جناب اقای دکتر مانی زاده @Manizadeh
استاد محترم
با سلام
ضمن تشکر از راهنمایی های جنابعالی
تقاضا دارم در مورد فلنج هایRF, socket weld و TRD, threaded راهنمایی بفرمایید
1-ایاTHK./SCH هم در description دو فلنج SW و THRD باید ذکر شوند؟ ASME B16.5 در این خصوص توضیحاتی دارد؟ در B16.5 بر اساس کلاس فشاری ، مقداری برای ضخامت معادل برای THSW و THRDدر نظر گرفته می شود؟ که دیگر نیاز به ذکرTHK./SCH در MTO و PMS نباشد
2-ایا ذکر THK./SCH. برای فلنج های SW و THRD در مدارکی مثل mto, pms, technical offer ضروری است؟

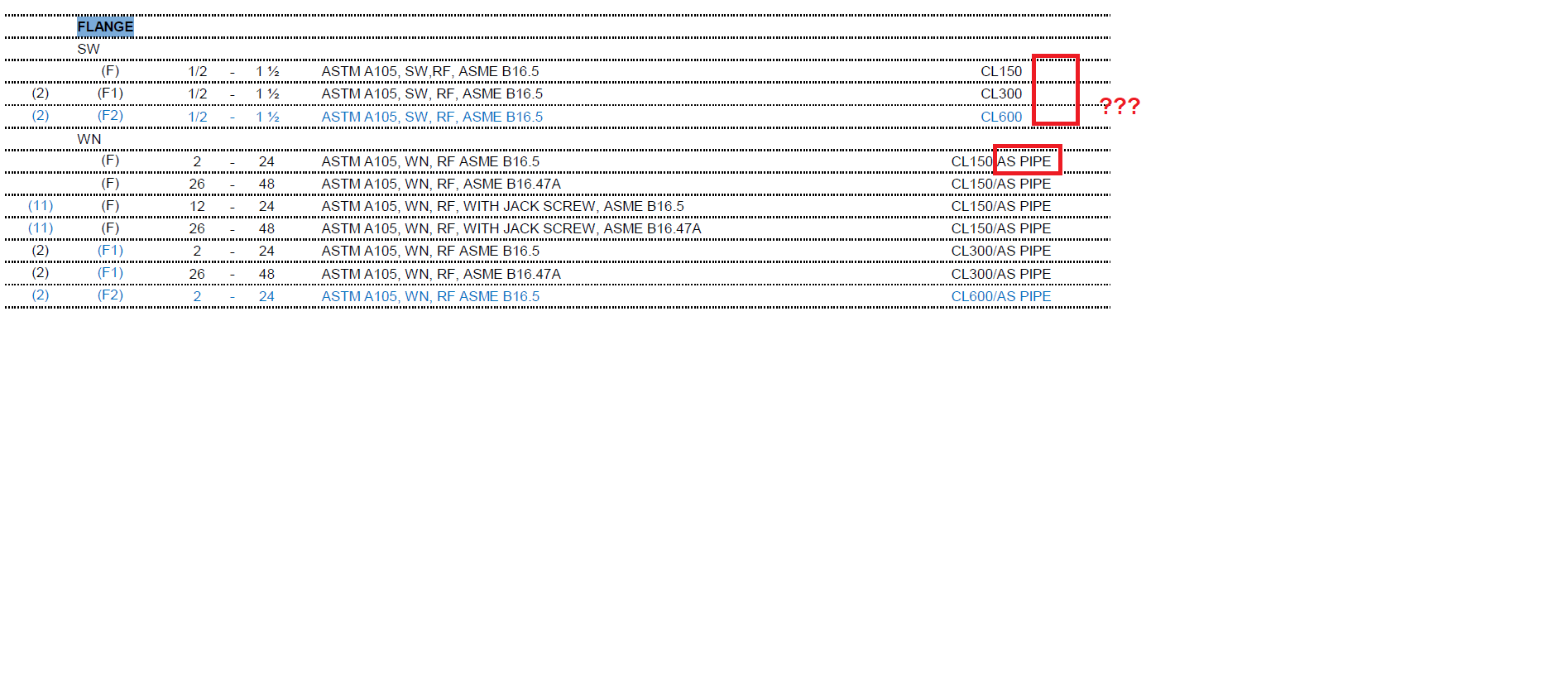

3-در صورت عدم نیاز به تعیین ضخامت برای فلنج SW و THRD، ضخامت مقدار محل نشیمن لوله در فلنج سوکتی و یا عمق دندانه برای فلنج تردی چطور تعیین میشود؟ (ایا بر اساس ضخامت لوله مربوطه، اختلاف B-D در عکس اول در ساخت فلنج SW و THRD تغییر نخواهد کرد؟)

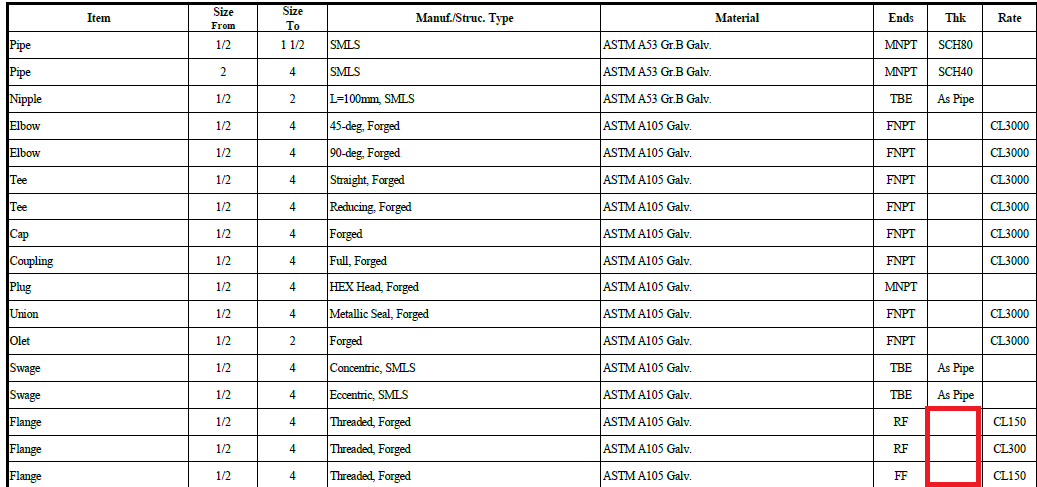

4-در خصوص قطعات UNION و COUPLING t دلیل ذکر هر دو این ایتم ها ان هم بصورت thrd در کلاس AZ چیست؟ در چه صورت از METALLIC SEAL برای UNION استفاده می شود؟
5-تقاضا دارم در خصوص استاندارد مربوط به نیاز SEALING دور لوله متصل به اتصالات ساکتی و تردی راهنمایی بفرمایید
