با سلام .
استاد شما در بخش سایزینگ psvدر دیتا شیت . Psv که روی مخزن نصب شده است در قسمت لاین نامبر شماره لاین نوشتین . و گفتین شماره لاین وارد شده به مخزن . و مقادیر کلاس خط و جنس پایپ را وارد کردین . سوال بنده این هست که چرا وقتی psv روی مخزن نصب شده ما باید شماره لاین وارد کنیم ؟ و این لاین دقیقا کدام لاین وارد شده به مخزن باید باشد ؟
سوال دوم اینه که جنس بدنه psv را چطور باید از روی مدرک pms استخراج کنیم ؟ چون در این مدرک هیچ صحبتی از psv نیست . سوال سوم این هست که در دیتا شیت فلوی خارج شده از psv که برحسب kg/h نوشته شده همان مقدار فلوی نرمال است ؟

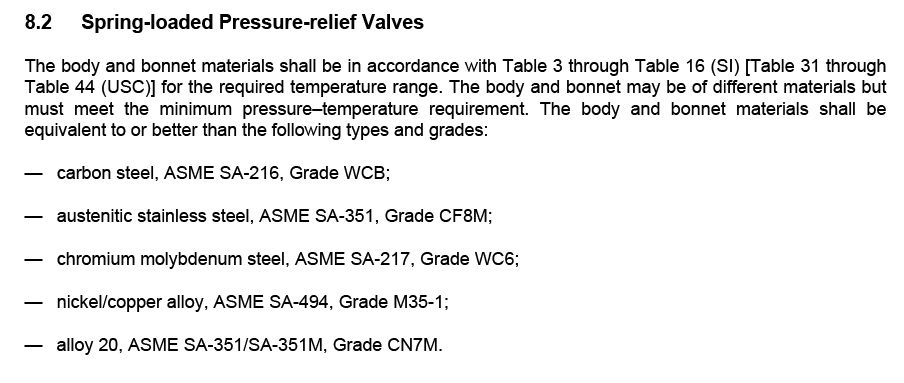

هنگامی که PSV مستقیما به مخزن متصل است در این شرایط لاین نامبر ورودی موضوعیت ندارد و صرفا تانک به عنوان Equipment آن درج می شود. جنس بدنه دربسیاری از موارد A216 کربن استیل در نظر گرفته می شود. در مدرک PMS به آن اشاره نمی شود ولی می توانید از روی جنس بدنه دیگر ولوها برای PSV نیز حدس بزنید. توصیه می کنم حتما با کارشناس متریال در این زمینه مشورت کنین.
خیر مقدار فلو عملا مقدار فلویی هست که در هنگام تخلیه باید خارج شود عملا PSV شما باید ظرفیت لازم برای تخلیه را داشته باشد
