fully defined

سلام و خداقوت

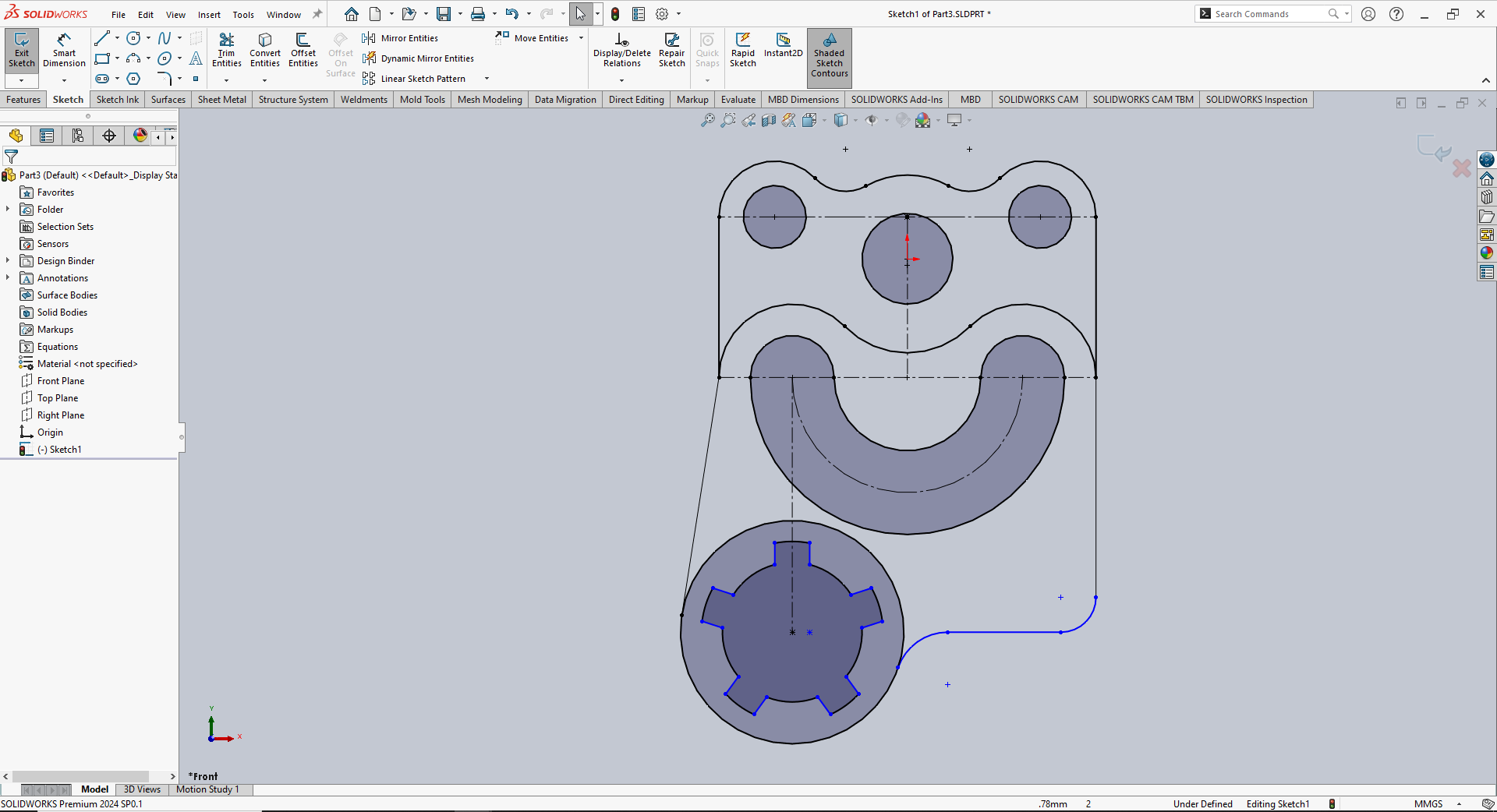

من اسکچ شماره 3 فایل همراه با بسته رو کشیدم ولی نمی دانم که چرا نقشه under defined هستش . حتی روشی که خود استاد داخل ویدیو گفته بودن رو هم امتحان کردم که می گفتن بگذارید خود برنامه بره محاسبه بکنه و اشتباه ها رو بگه . در واقع من متوجه نشدم . خواستم راهنمایی بکنید . من کشیدن شکل رو از دایره مرکز و بعد دایره های بالا شروع کردم بعد دایره های وسط و بعد هم پایینی ها

  • فهرست موارد

سلام و وقت بخیر.خط افقی پایین و آبی رنگ باید در امتداد مرکز دایره سمت چپ-پایین باشد.در قسمت چند ضلعی هم عرض ضلع و قید تقارن چک شود.گزینه auto fully defined رو اگر انتخاب میکنید صرفا باید هندسه آبی رنگ را بدهید تا محاسبه کند و توسط قیدهای ابعادی و هندسی ، فولی دیفاین کند
