جناب آقای دکتر مانی زاده
استاد محترم,
با سلام و عرض ادب
ضمن تشکر از راهنمایی های جنابعالی، در خصوص Branch connection ابهاماتی دارم.

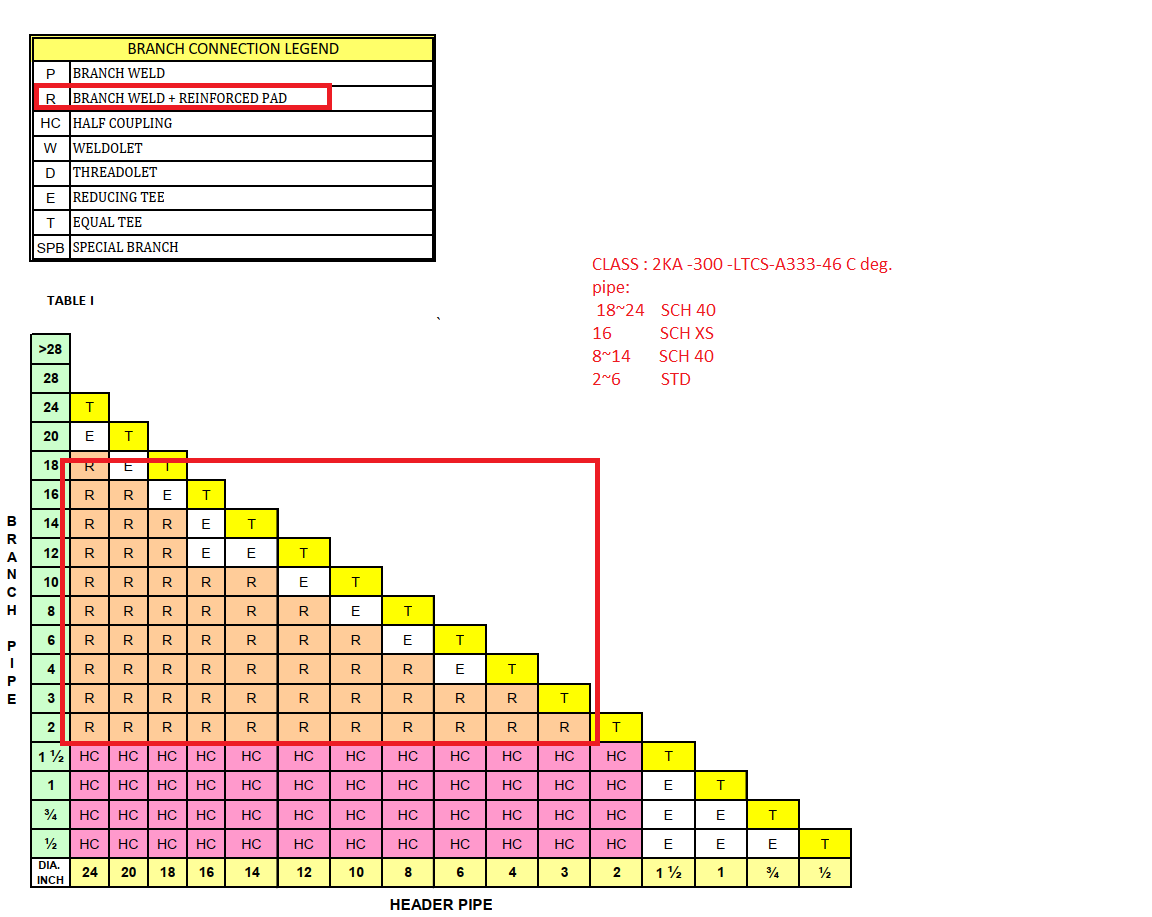

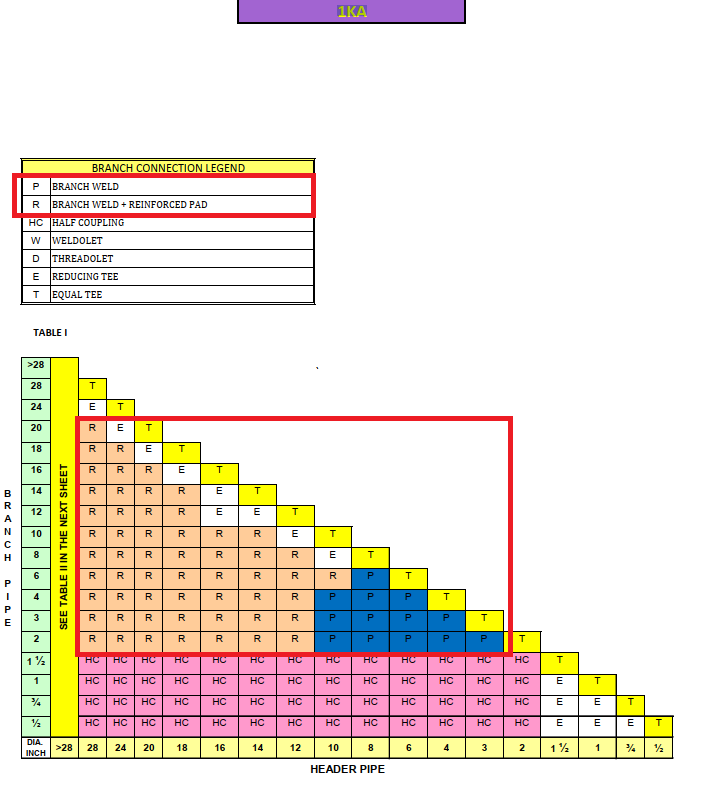

تصاویر Branch Connection مربوط به PMS شرکت هیربدان برای سرویس پروپان دما منفی ۴۶ برای دو کلاس 300 1KA LTCS و 300 2KA LTCS است
که بعنوان سمپل برای تهیه PMS بیسک در پروژه ای مشابه بمن داده شده
طبق دوره فقط در جاهایی که tee یا olet پاسخگو نباشند امکان استفاده از Pipe to Pipe هست.
با این حال در این PMS برای کلاس ۳۰۰ LTCS، تمامی Tee و olet ها با Pipe to pipe با پد تقویتی جاگیزین شده
و‌برای کلاس ۱۵۰ LTCS بجای TEE از weld olet استفاده کردن .
1-آیا امکان تغییر Connection Type R : Pipe to Pipe +reinforcement به Weld Olet یا Tee هست؟
مجاز به تغيير انها هستم؟
2-بنظر جنابعالی الزام خاصی داشته که برای این کلاس با دمای 46- با LTCS، از pipe to pipe استفاده کردن ؟
3- حداکثر سایز olet را باید 10 در نظر گرفت یا کمتر؟
4- در خصوص pipe to pipe شدن در این پروژه تنها عامل ارزانی بوده؟

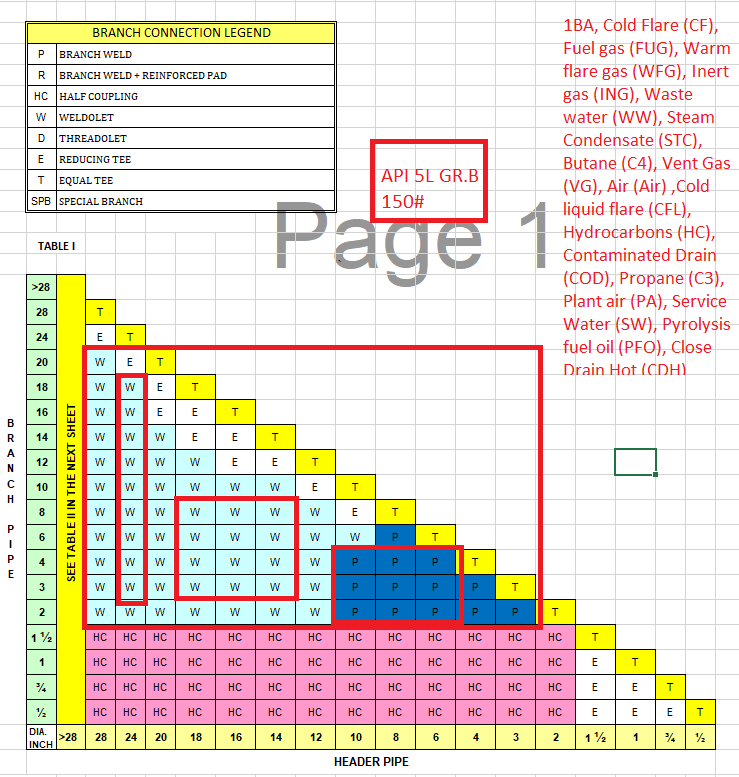

طبق اموزش ،با توجه به SIF و استرس، بازهم توجیهی وجود ندارد، از طرفی در کلاس 1BA با متریال API5L GrB 150# براي دمای -29 تا 85 درجه با سرویس فلر و…اینبار بجای تمامي Tee ها از weld olet براي همه سايز ها استفاده شده
ایا امکان اصلاح همه این موارد و ارایه روش شما در انتخاب برنچ کانکشن در این شرایط پروژه هستم؟
