با سلام
من یک پروژه جدید تعریف کردم و می خواستم تو ماژول DESIGN از طرحی که رسم کردم یک نقشه ایزومتریک بگیرم ولی متاسفانه با ارور زیر مواجه می شم که برای تمام PIPE های رسم شده همین ارور رو می ده و من نمی دونم باید چی کار کنم ؟
ممنون می شم راهنمایی ام کنین
سلام وقت شما بخیر

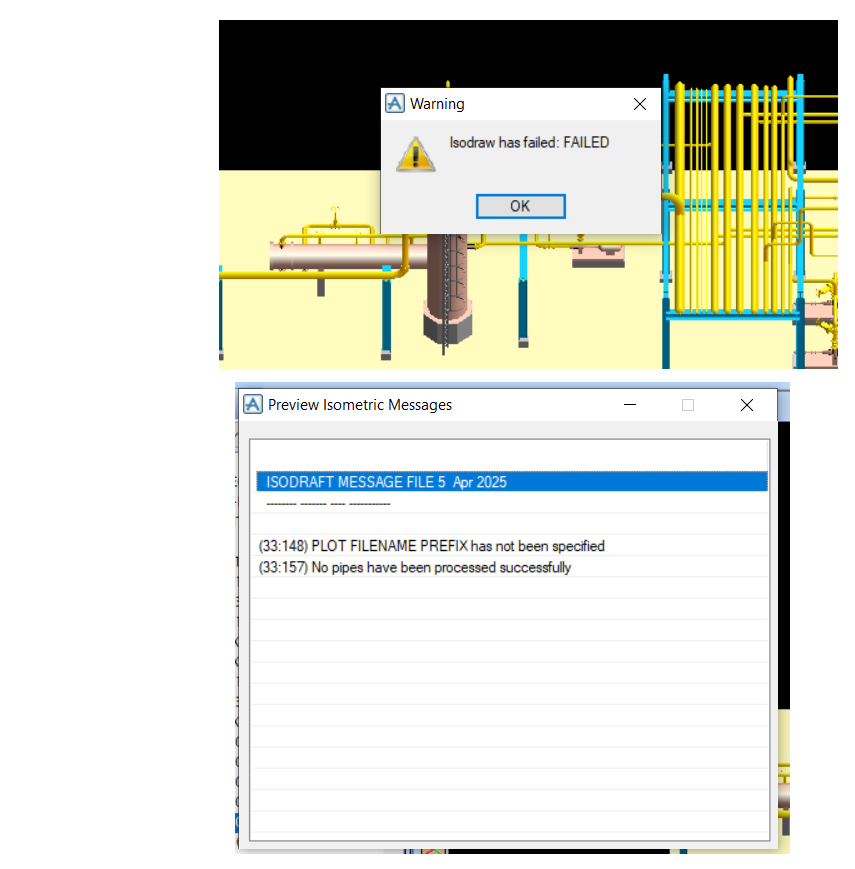

قتی در نرم‌افزار PDMS هنگام خروجی گرفتن ایزومتریک، با پیام خطای
“isodraft has failed”
مواجه بشیم، به این معنی است که عملیات تولید نقشه ایزومتریک به دلایلی با شکست مواجه شده. برای بررسی و رفع این خطا، دلایل متعددی وجود دارد:
1- بررسی لاگ خطا (Error Log)
مهم‌ترین منبع برای پیدا کردن دلیل خطا، فایل لاگ تولیدشده توسط ISODRAFT است:
.../project/iso/logs/.err یا .log را باز کنید و خطاهای درج‌شده را بررسی نمایید.گاهی اوقات لوله‌ها به درستی route نشده‌اند یا اتصال آن‌ها به تجهیزات ناقص است:
Validate استفاده کنید.ISOADMIN → Style را چک کنید.*.dra، *.sty و *.pos سالم هستند.سعی میکنم موارد رو در یک ویدیو به زودی برای شما قرار بدم
