نحوه طراحی کانکشن پایپ تو پایپ و olet در PDMS چطور انجام میشه؟
عبارتی که کنار اتصال پایپ تو پایپ مثلا (14x4/RS) چگونه توی نقشه ایزومتریک نمایش داده میش؟
@Ali_khandani#3849 سلام وقت به خیر
در خصوص اضافه کردن متن در کنار هر بخش پایپینگ در قسمت ماژول ایزودرفت کامل توضیح داده شده. ولی به صورت مختصر عرض میکنم خدمتتون.
شما با اضافه کردن attachment و تغییر stext بخش attribute این attachmentمیتونید هرمتنی ک مد نظرتون هست رو در کنار ایزومتریک بیارین.
در خصوص انشعاب گیری oletهم باید وارد بخش paragon بشین و olet رو از db پروزه مستز به اسپگ pipework اضفه کنید.
در واقع تا زمانی ک کاتالوگ نویس برای شما olet و ماژول pipe to pie رو کاتالوگ نویسی نکند قابلیت استفاده رو ندارید. با توجه به اینکه ماهم در اموزش از پروژه سمپل استفاده کردیم چنین موردی در اسپکش تعریف نشده که با اموزشی ک در بخش پاراگون خدمتتون دادم خودتون میتونید اضافه کنید به اسپک کاریتون
1 پسندیده
سلام و درود خدمت مهندس

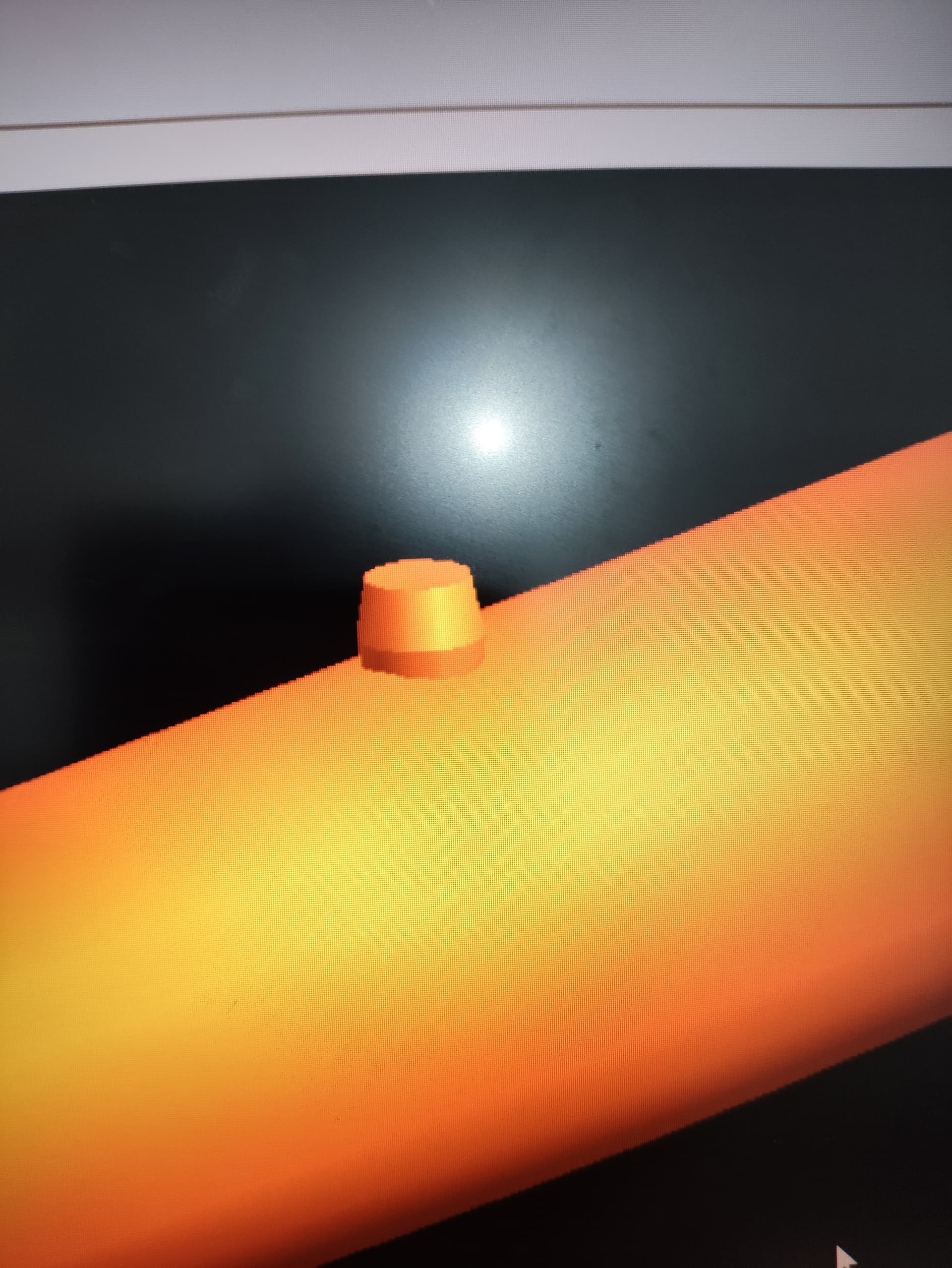

بنده آموزش شما رو از نماتک خریداری کردم الان Olet رو زدم روی pipe چطور ادامه انشعاب رو کامل کنم در آموزش هم موردی گفته نشده ممنون میشم اگه بتونید راهنمایی کنید یا فایلی رو در اختیار بنده قرار بدید
1 پسندیده
با سلام و احترام
باید BRANCH جدید تعریف کنید و بسته به اینکه O-LET را در بخش کاتالوگ جز TEE تعریف کردین و یا HEADING جدید هست، از قسمت CONNECTION برای BRANCH جدید HEAD و TAIL را تعریف کنید.
اگر OLET در کاتالوگ زیر مجموعه TEE تعریف کرده باشید، کافی هست بعد از تعریف BRANCH از بخش CONNECTION روی گزینه TEE بزنید و اولت را با CURSUR انتخاب کنید.
اگر OLET در کاتالوگ زیر مجموعه O-LET تعریف کرده باشید، کافی هست بعد از تعریف BRANCH از بخش CONNECTION روی گزینه O-LET بزنید و اولت را با CURSUR انتخاب کنید.
