باسلام و احترام
چند سوال درمورد بدست آوردن پارامتر ها در محاسبات Saddle داشتم.

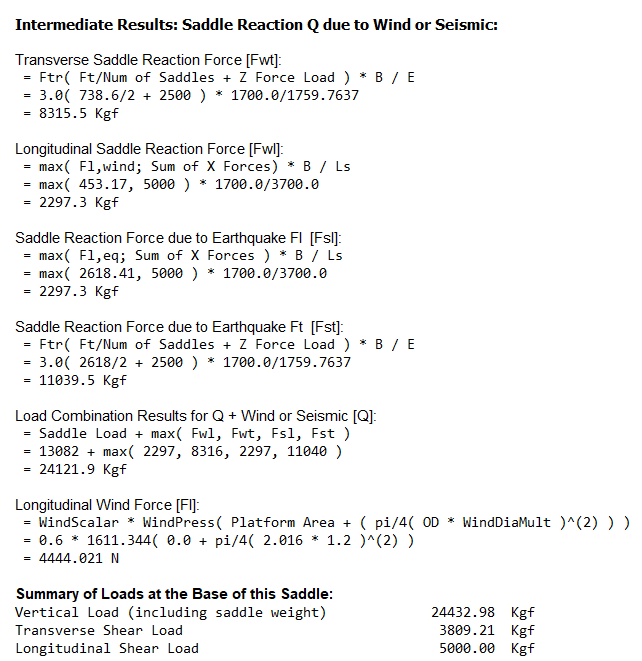

در بخش محاسبات Longitudinal Reaction Force (باد و زلزله) چرا باید مقدار ماکزیمم نیرو ها را درنظر بگیریم و بعد در فرمول قرار دهیم؟ اگر بار وارده و نیرو باد(یا زلزله) در شرایطی در یک جهت قرار گیرند، نباید جمع این دو نیرو را درنظر گرفت و بعد با Friction Load مقایسه کرد؟ در نسخه 2019 مقدار ماکزیمم 3 پارامتر در نظر گرفته میشد ولی در نسخه V27 بخش Friction Load دیگر وجود ندارد. آیا خود نرم افزار به صورت خودکار این قسمت را مقایسه میکند و دیگر نشان نمیدهد؟ لطفا با توجه تغییرات نحوه محاسبات در نسخه ها جدیدتر، مقادیر به دست آماده در عکس را دوباره توضیح دهید. خصوصا اعداد به دست آمده در بخش Summary (لود های وارد شده 5000 در جهت X و Z می باشند.)
اختلاف دو پارمتر Saddle Force Q و Vertical Load (including saddle weight) چه چیزی را نشان میدهد؟
آیا Center of Gravity در تقسیم بار ها نقش دارد؟ چون در توضیحات درس، فقط تقسیم بر 2 نشان داده شد.(بر تعداد Saddle)
چگونه میتوان به PV Elite Manual نسخه جدید نرم افزار دست یافت؟ در خصوص توضیحات بیشتر و نحوه محاسبات پارامتر ها
با سپاس فراوان از شما جهت گردآوری این دوره فوق العاده کامل و جامع
خواهشمندم در صورت امکان فایل جزوه فصل مدل سازی بارهای لرزه ای و باد (فصل 7) را به اشتراک بگذارید.
