با سلام
نحوه محاسبات مربوط به خطوط دیپ لاین و تعادل در یک درام چگونه است به این صورت که خروجی از تیوب یک مبدل پوسته لوله که به عنوان کندانسور عمل می کند به صورت دیپ وارد یک درام می گردد که پایین تر از مبدل قرار دارد و از درام یک لاین به خط ورودی مبدل وصل است (equalized line) . در مبدل بخارات هگزان در سمت تیوب توسط آب کولینگ در سمت شل خنک و کندانس می شود. طراحی هیدرولیکی این مبدل و خطوط خروجی و برگشتی بر چه اساسی انجام می گیرد. ارتفاع مبدل نسبت به درام بر چه اساسی صورت می گیرد. لطفا اگر در این خصوص منابع و رفرنس که می تونه کمک کنه ممنون می شم به اشتراک بزارید
محاسبات و طراحی هیدرولیکی سیستم کندانسور با درام دیپ لاین و خط تعادل (Equalized Line) از اهمیت بالایی برخوردار است تا عملکرد مطمئن و کارآمدی داشته باشد. در زیر اصول و مراحل کلی این طراحی توضیح داده شده است.
کندانسور (مبدل پوسته-لوله): بخارات هگزان در سمت تیوبها توسط آب خنک در سمت شل، تقطیر میشوند.
درام جداسازی Accumulator Drum یا Reflux Drum : مخلوط مایع-گاز خروجی از کندانسور (معمولاً خروجی از پایین در این درام جدا میشوند. مایع هگزان از پایین درام خارج شده و بخارات غیرقابل تقطیر (در صورت وجود) از بالای آن تخلیه میگردند.
خط دیپ لاین DIP LINE خط عمودی یا شیبدار که کندانسور را به درام وصل میکند. مخلوط دوفازی در این خط جریان دارد.

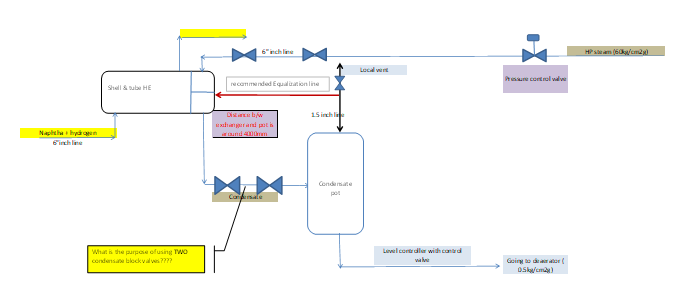

خط تعادلEqualizer Line / Vapor Balance Line خطی که فضای بالای کندانسور را به فضای بالای درام وصل میکند. هدف اصلی آن یکسان سازی فشار بین دو نقطه است.
هدف از در نظر گرفتن این تجهیزات دلایل ذیل میباشد :
اطمینان از تخلیه کامل کندانس ها: مایع تقطیر شده باید به راحتی و بدون (Liquid Hold-up) یا پس زدن (Back-up) در کندانسور، به درام جریان یابد.
جلوگیری از فلاشینگ (Flashing): با کنترل فشار، از تبخیر مجدد ناخواسته مایع در خط دیپ لاین یا کندانسور جلوگیری شود.
توزیع مناسب جریان در کندانسور: وجود خط تعادل باعث میشود فشار در دو سر کندانسور یکسان شود و جریان بخار به صورت طبیعی و یکنواخت در تمام تیوبها توزیع گردد. بدون این خط، بخار ممکن است تنها از بخشی از تیوبها عبور کند.
ایجاد هد هیدرواستاتیک لازم: ارتفاع قرارگیری کندانسور نسبت به درام باید به گونهای باشد که بر فشار استاتیک ناشی از ستون مایع در خط دیپ لاین و همچنین اتلاف فشار اصطکاکی غلبه کند.
3. مراحل و اساس طراحی هیدرولیکی
طراحی خط دیپ لاین (DIP Line)
قطر خط: باید به اندازه کافی بزرگ باشد تا:
از ایجاد پدیده Water Hammer جلوگیری کند.
افت فشار اصطکاکی در آن کم باشد (معمولاً کمتر از 0.1 bar
بتواند جریان دوفازی (در صورت وجود) را به راحتی منتقل کند. معمولاً قطر آن را برابر یا یک سایز بزرگتر از نازل خروجی کندانسور در نظر میگیرند.
شیب یا وضعیت نصب: این خط باید به صورت عمودی یا با شیب ثابت به سمت پایین نصب شود. هرگونه قله یا نقطه بالایی (High Point) میتواند باعث تجمع گاز و ایجاد پدیده Vapor Lock و در نتیجه مسدود شدن جریان مایع شود.
ب) طراحی خط تعادل (Equalizer Line)
• قطر خط: معمولاً کوچکتر از خط دیپ لاین است. قاعده کلی:
برای واحدهای کوچک تا متوسط: ۲ تا ۴ اینچ.
برای واحدهای بزرگ: ۶ اینچ یا بیشتر.
هدف اصلی، ایجاد تعادل سریع فشار است. افت فشار در این خط باید بسیار ناچیز (در حد چند ده میلیبار) باشد. از معادلات افت فشار برای خطوط تکفاز (بخار) استفاده میشود.
مسیر نصب: این خط باید بدون هیچگونه افت یا قوسی (با شیب ملایم به سمت درام) نصب شود تا از تجمع کندانسات در آن جلوگیری شود. تجمع مایع در این خط باعث جداسازی فضای دو طرف و از بین رفتن عملکرد آن میشود.
ج) تعیین ارتفاع کندانسور نسبت به درام
ارتفاع (ΔH) باید به گونهای باشد که هد هیدرواستاتیک ایجاد شده، بر مجموع تمام افت فشارها در مسیر غلبه کند. معادله تعادل نیروها به صورت زیر است:
ρ.g.ΔH ≥ ΔP condenser + ΔP dripline + ΔP valve + ΔP other
• ΔH = ارتفاع عمودی از سطح مایع در درام تا خروجی مایع از کندانسور (m).
ΔH (حداقل) = (افت فشار کل در سیستم بر حسب متر ستون مایع) + 1.5 متر
Continue
Evapco Piping Evap Cond.pdf (5.3 مگابایت)
