با سلام
برای لوله های ۱۴ اینچ و ۱۶ اینچ با ضخامت ب ترتیب ۹.۵ و ۱۲.۵ میلیمتر، با متریال wphy42 مربوط به خطوط زیر زمینی گاز با فشار عملکردی ۱۲۰۰ psi، حداکثر میزان مجاز کاهش ضخامت و ovality چقدر است؟
لطفا استاندارد مربوطه رو بگید
با تشکر.
1 پسندیده
با سلام و احترام
برای خطوط زیرزمینی گاز با فشار عملکردی ۱۲۰۰ psi و متریال API 5L WPHY 42، مرجع اصلی طراحی و پذیرش عیوب هندسی و کاهش ضخامت، استاندارد ASME B31.8 مربوط به خطوط انتقال و توزیع گاز است و در کنار آن الزامات ساخت و تلرانسهای ابعادی طبق API 5L اعمال میشود. برخلاف برخی استانداردهای پایپینگ واحدهای فرایندی، ASME B31.8 عدد ثابتی بهعنوان درصد مجاز کاهش ضخامت ارائه نمیدهد و معیار اصلی را توانایی لوله برای تحمل فشار بهرهبرداری مجاز یا MAOP میداند.
بر اساس فلسفه ASME B31.8، تا زمانی که ضخامت باقیمانده لوله بتواند فشار طراحی یا فشار عملکردی را طبق روابط تنش حلقوی و الزامات کد تحمل کند، لوله از نظر کد قابل قبول است. با این حال، در رویههای مهندسی و دستورالعملهای بهرهبرداری، کاهش ضخامت موضعی معمولاً تا حدود ۱۰ تا ۱۲٫۵ درصد ضخامت اسمی بهعنوان حد قابل قبول بدون تحلیل تکمیلی در نظر گرفته میشود و در صورت افزایش میزان کاهش ضخامت از این محدوده، انجام محاسبات دقیقتر بر اساس روشهای ارزیابی خوردگی و Fitness-for-Service مانند روش B31G یا Modified B31G ضروری خواهد بود.

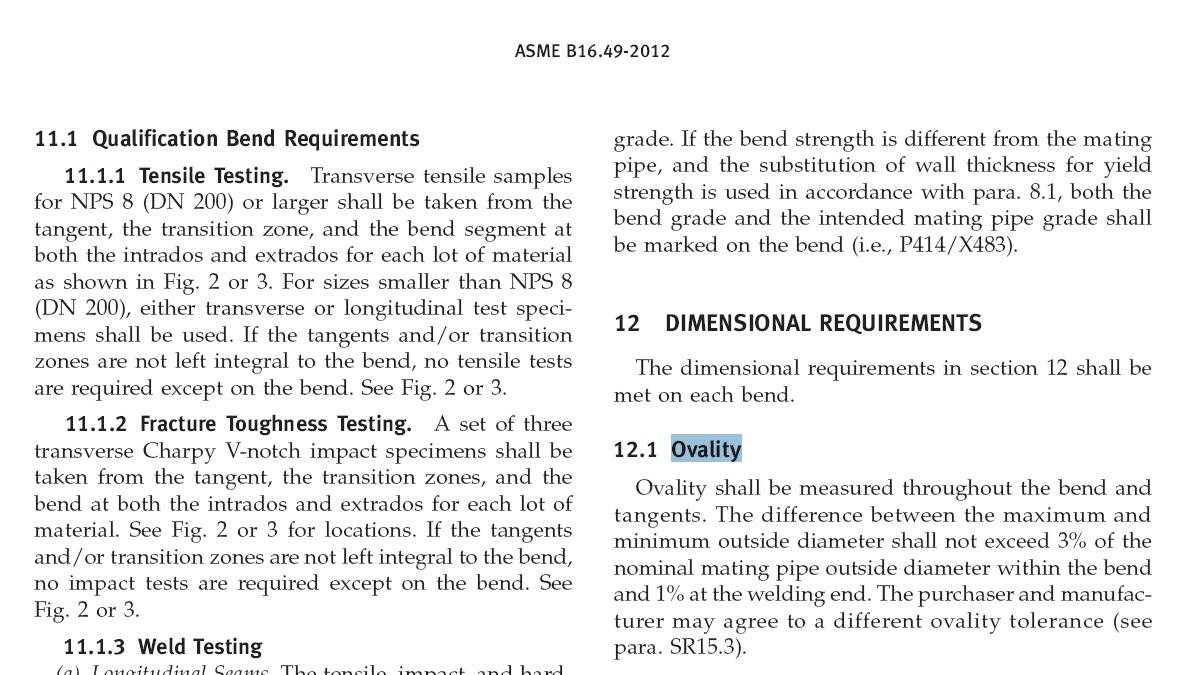

در خصوص بیضوی شدن یا Ovality، مرجع اصلی API 5L است که Ovality را بهصورت اختلاف قطر بیشینه و کمینه تقسیم بر قطر اسمی تعریف میکند. طبق این استاندارد، مقدار مجاز Ovality معمولاً نباید از ۳ درصد قطر اسمی تجاوز کند، مگر آنکه در مشخصات پروژه مقدار سختگیرانهتری قید شده باشد. در خطوط زیرزمینی گاز با فشارهای نسبتاً بالا مانند ۱۲۰۰ psi، عرف مهندسی این است که Ovality در مرحله نصب و پس از خاکریزی در محدوده ۲ تا ۳ درصد کنترل شود تا از افزایش تنشهای موضعی، کاهش مقاومت لوله در برابر کمانش و آسیبهای ناشی از فشار خارجی خاک جلوگیری شود.
در جمعبندی میتوان گفت که برای لولههای ۱۴ اینچ با ضخامت ۹٫۵ میلیمتر و ۱۶ اینچ با ضخامت ۱۲٫۵ میلیمتر از جنس API 5L WPHY 42، معیار اصلی پذیرش کاهش ضخامت، تحقق الزامات تنش و فشار طبق ASME B31.8 است و نه یک عدد ثابت، هرچند کاهش بیش از حدود ۱۰ تا ۱۲٫۵ درصد ضخامت اسمی بدون تحلیل مهندسی معمولاً قابل پذیرش نیست. همچنین Ovality طبق API 5L حداکثر ۳ درصد قطر اسمی بوده و برای خطوط گاز فشار بالا توصیه میشود در محدوده ۲ تا ۳ درصد محدود گردد.
