سلام وقت بخیر

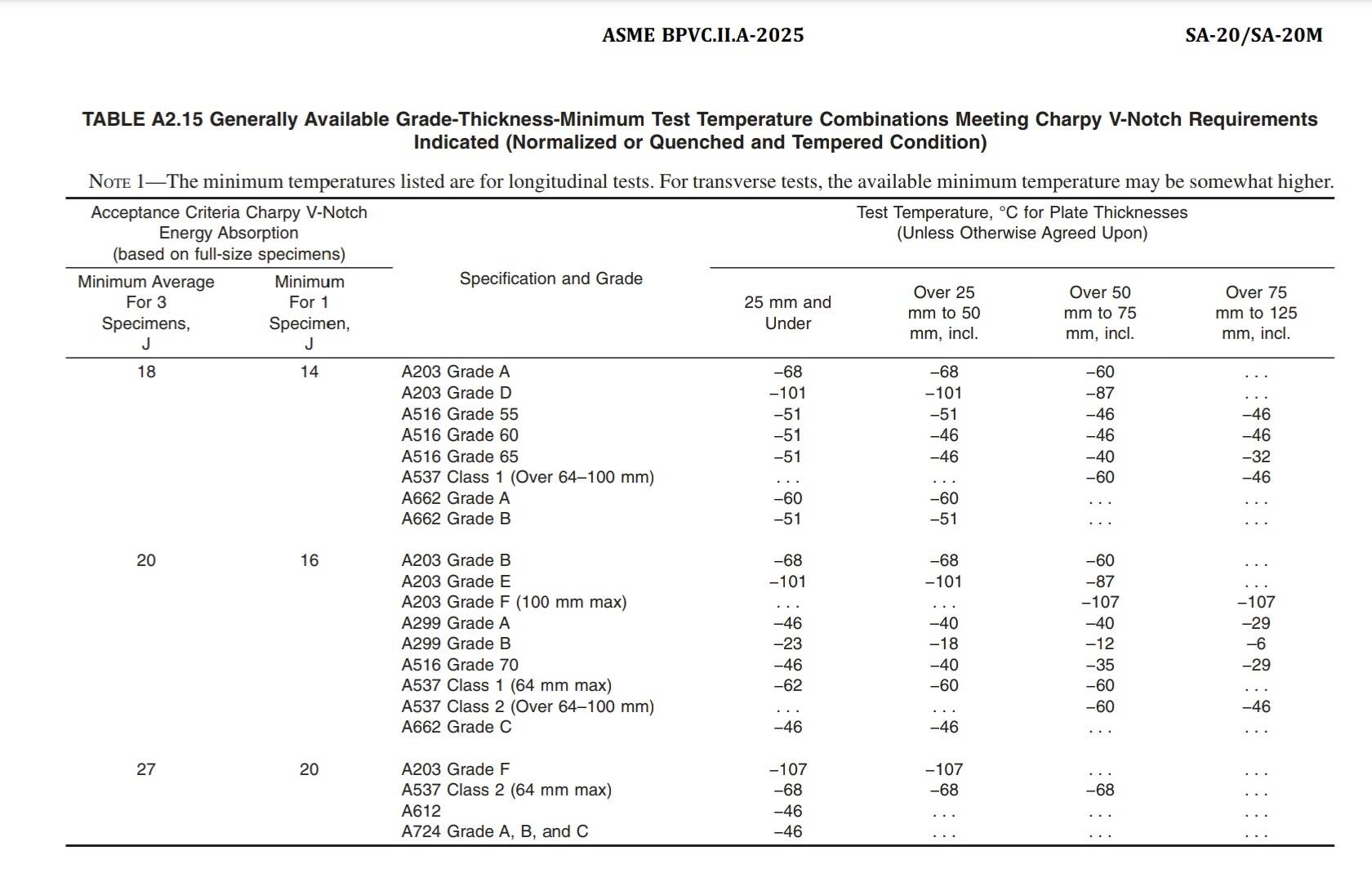

مهندس معیار انرژی ضربه برای ورق های A516 Gr.70 طبق استاندارد ASME
BPVC.II.A-2025 SA-20/SA-20M, TABLE A2.15 تا ضخامت 125 میلیمتر گفته شده برای بیشتر از این مقدار معیار باید چقدر باشه؟
با سلام و احترام
مقدار جذب انرژی به دو پارامتر ضخامت و استحکام تسلیم وابسته است. از یه ضخامتی بالاتر دیگه اثرضخامت ناچیز میشه و فقط به استحکام تسلیم بستگی داره. این موضوع را شما در ASME SEC VIII - FIG UG-84.1 میتونید ببینید. از ضخامت 75 میلیمتر به بالاتر عملا تنش تسلیم هست که میزان جذب انرژی رو مشخص میکنه. مثلا برای متریال A516 Gr70 مقدار تنش تسلیم حداقل 260 MPa است که نشان دهنده 24 ژول انرژی میباشد.
