سلام جناب مهندس

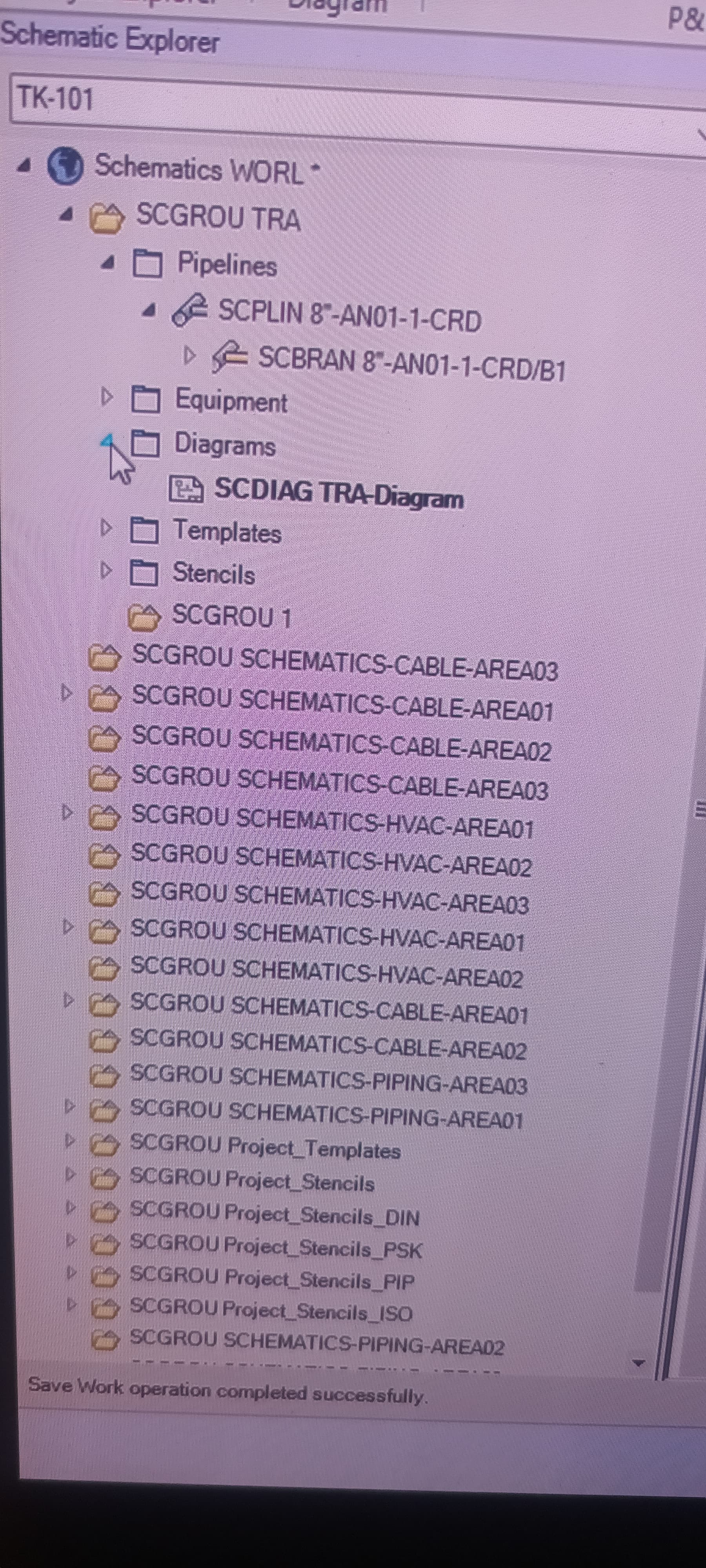

من طبق گفته های شما در دیاگرام یک نیمینگ رول براب پایپ ها تنظیم کردم که بدرستی کار میکند

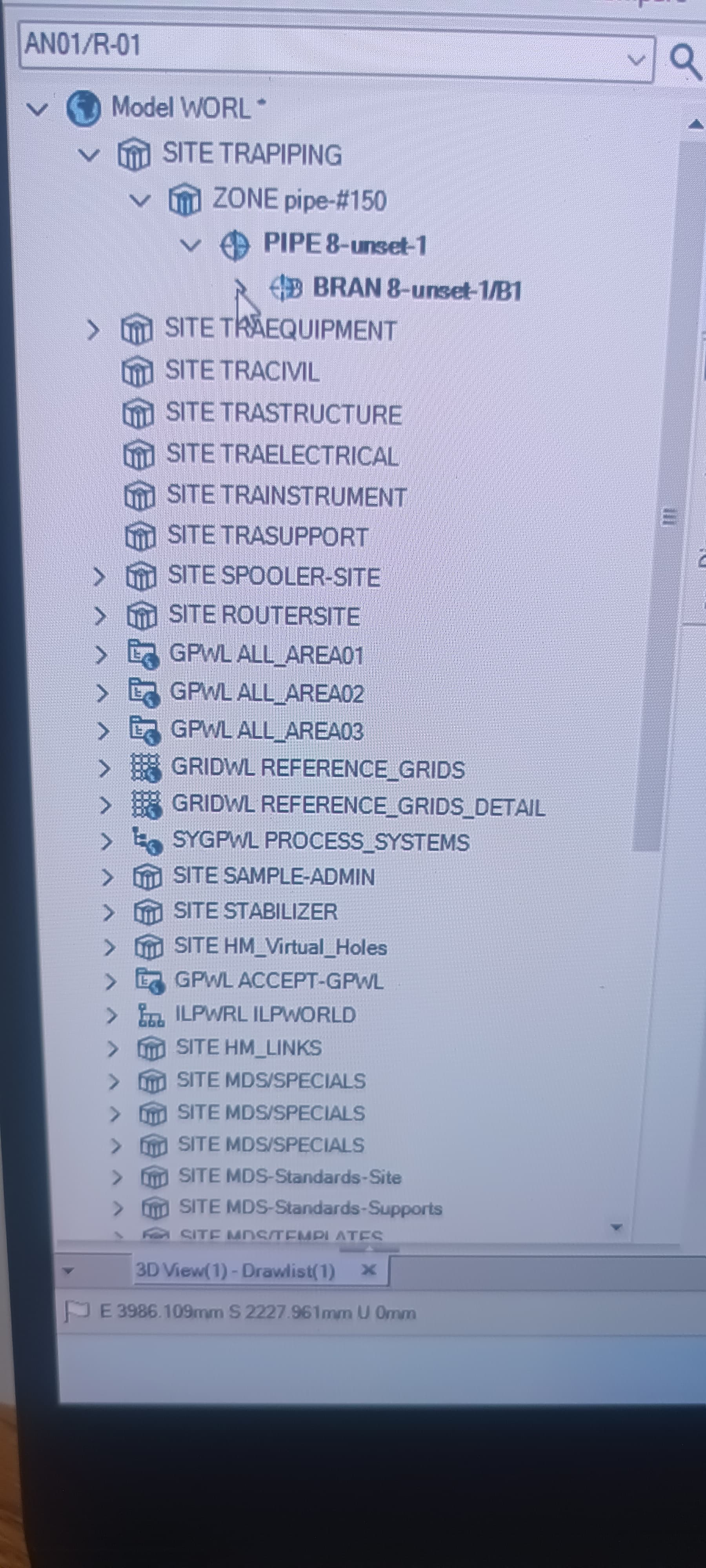

در دیاگرام پایپی تعریف کردم و به e3d متصل کردم و آن خط را بیلد کردم خط بدرستی کشیده شد فقط یک مشکل به وجود آمده که نام خط بدرستی اعمال نمیشود و به شکل 1_unset_200 شد که جایی پیدا کردم تنظیم کردم ۲۰۰ را به ۸ تغییر داد ولی بقیه را اشتباه میزنه
حتی نیمینگ رول در e3d را هم دقیقا مثل دیاگرام تنظیم کردم باز هم نشد
با ابزار compare & update نام خط اصلاح شد و با ابزار compare نام برنچ اصلاح شد و جور دیگری اصلاح نمیشه
با ابزار نیمینگ در تب تولز هم درست نشد
در e3d اگر یک پایپ تازه بسازم با pipe 1 نشان میدهد بدون دست زدن به قسمتی اگر از ابزار autoname تب تولز استفاده کنم نامگذاری خط و برنچ طبق نیمینگ رول میشود
ممنون اگر راهنمایی کنید چند هفته هست تو فکرشم حل نمیشه
