سلام خدمت مهندس ساسانفر
سوال من مربوط به بخش ویدیو های محاسبات اتصال کوتاه از دوره طراحی تابلو هست
در تمرین شماره دو در این بخش شما ترانس و شبکه رو با موتور موازی در نظر گرفتید و سطح توان اتصال کوتاه معادل را برای این دو بخش شبکه محاسابه کردید
می خواستم ببینم که چطوری به این نتیجه رسیدید که این دو قسمت شبکه موازی هستند نسبت به هم؟

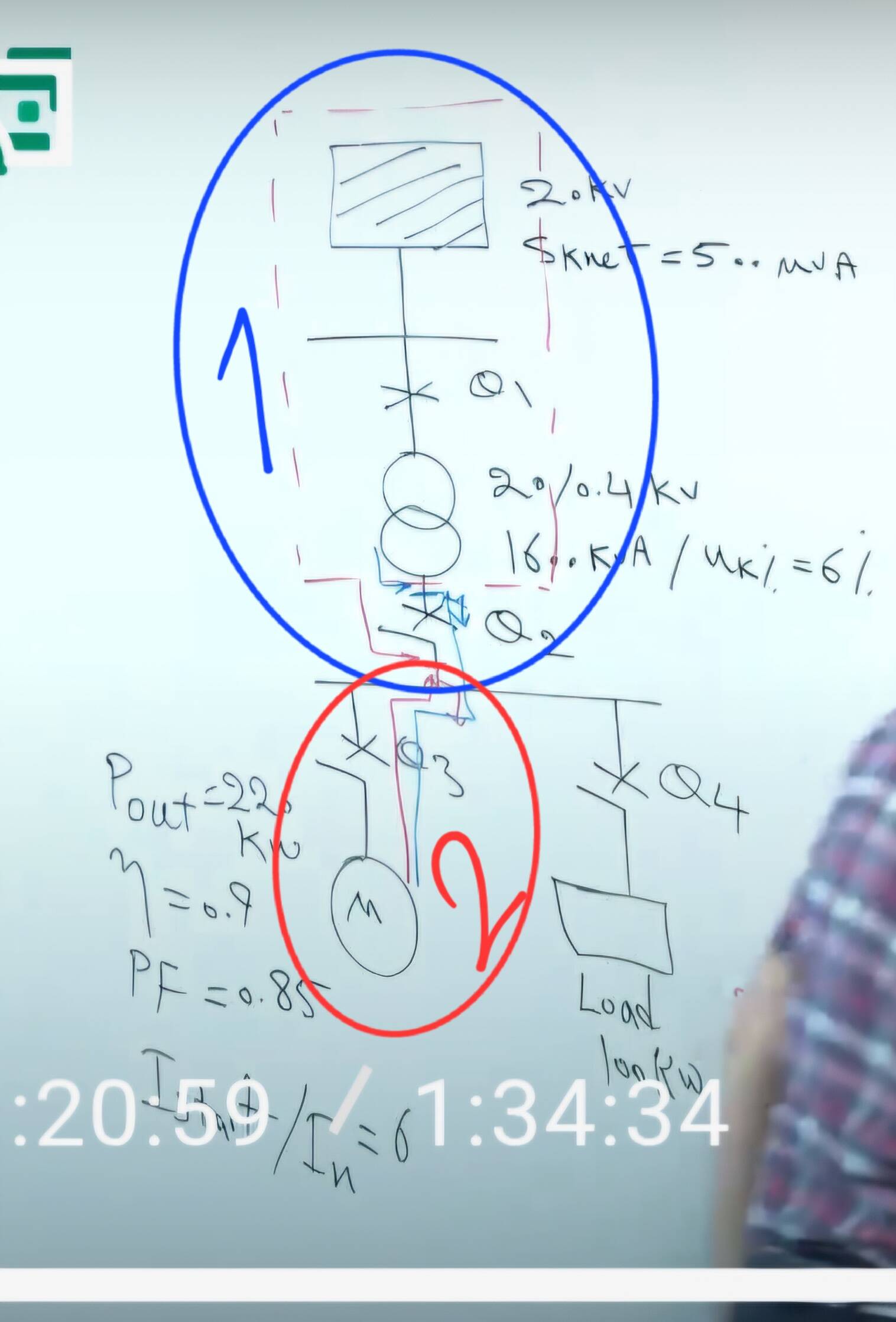

تصویر الصاق شده برای همین تمرین هست و کادر های ابی رنگ و قرمز رنگ نشان دهنده ان بخش هایی از شبکه هست که نسبت به هم موازی در نظر گرفته شده
