@Ebrahim_Vahdatnia
استاد گرامی
با سلام و احترام
ضمن ارزوی سلامتی برای جنابعالی،
تقاضا دارم در خصوص تعیین متریال Ball شیرها ball valve راهنمایی بفرمایید
در پروژه ها دو متریال A105 و A182 F316 و گاها عبارت Trim:13Cr+RPTFE را برای َیر توپی ذکر میکنند
الف) A105+0.001" (25microm) ENP در خطوط لوله گاز سراسری استفاده می شود.
در خصوص ENP خواص مکانیکی آن، سیال مناسب و امکان اجرای ان روی A105 و A182 F316 و استفاده از ان بجای تریم STL 6 توضیح و راهنمایی بفرمایید
-ترکیب َA105+ENP مناسب چه دماها و سرویس های خواهد بود؟
-آیا ساخت توپی با مشخصات زیر
Ball : A105+ Seating surface: Trim : A182 F316
Ball : A105+ Seating surface: Trim :STL 6
این دو نوع در کدام سرویس ها و شرایط استفاده می شوند؟
ب) A182 F316 در پروژه های Gas compressor NGLو سرویس LPG مثل پروپان و بوتان با دمای منفی 46 LTCS ونفت Nace H2S استفاده می شود
ب-1) در کدام سرویس ها متریال توپی بجای A105+0.001" (25microm) ENP می تواند با A182 F316L جایگزین شود؟
ج) در تعدادی از پروژه ها بجای ذکر دقیق متریال Ball و برای تریم های معادل 6 یا 8 به ذکر Trim:13Cr+RPTFE اکتفا میکنند.
تصویر PMS پیوستی
نفر متریال این PMS اظهار دارد طبق MSS SP-25 عبارت اول 13Crمربوط به Ball /Disc می باشد
ج-1) آیا می توان کلمه 13Crرا معرف A182 F316L بعنوان متریال فورج خود توپی دانست؟
یا “13Cr” فقط به Hard Face روی سطح Ball آن هم فقط برای تریم 6 و 8 اشاره دارد؟
د) در موردی دیگر در Drawing وندور Ball: ASTM A182 F316L + STL 6 ذکر شده است.
می دانم A182 F316 علاوه بر متریال خود توپی ( در API در تریم 10) می تواند بعنوان hardface تعیی شده است، حال با این وجود ایا نیاز است که توپی A182 F316 مجددا stellite شود؟ این کار متعارف است؟
د-1) آیا برای شیر با توپی با متریال A182 F316 و (با تریم مشابه تریم 12)مجدد به Hard face از جنس STL 6 نیاز است؟
د-2) آیا برای شیر با توپی A182 F316 (برای تریم معادل تریم 6 و 8 ) نیاز است که STL 6 روی توپیA182 F316 بعنوان Hardface ایجاد شود؟
د-3) آیا توپی و تریم ان یعنی سطح روی توپی می توانند یک جنس و از A 182 F316 باشند
Ball & Trim : A 182 F316, Seat: PTFE
و از stellite استفاده نشود؟ در چه شرایطی این کار متعارف است؟
7-چه متریال های فورجی مثل A105 , A182 F316 (S.S) برای توپی استفاده می شوند؟
با توجه به اینکه trim در استاندارد API608 تعیین نشده است چه متریالی برای سطح توپی و خود توپی همزمان پیشنهاد می گردد ( معادل API 600 در نظر می گیرند)
8-آیا شیر های Gate زیر دو اینچ می توانند Bolted Bonnet باشند؟

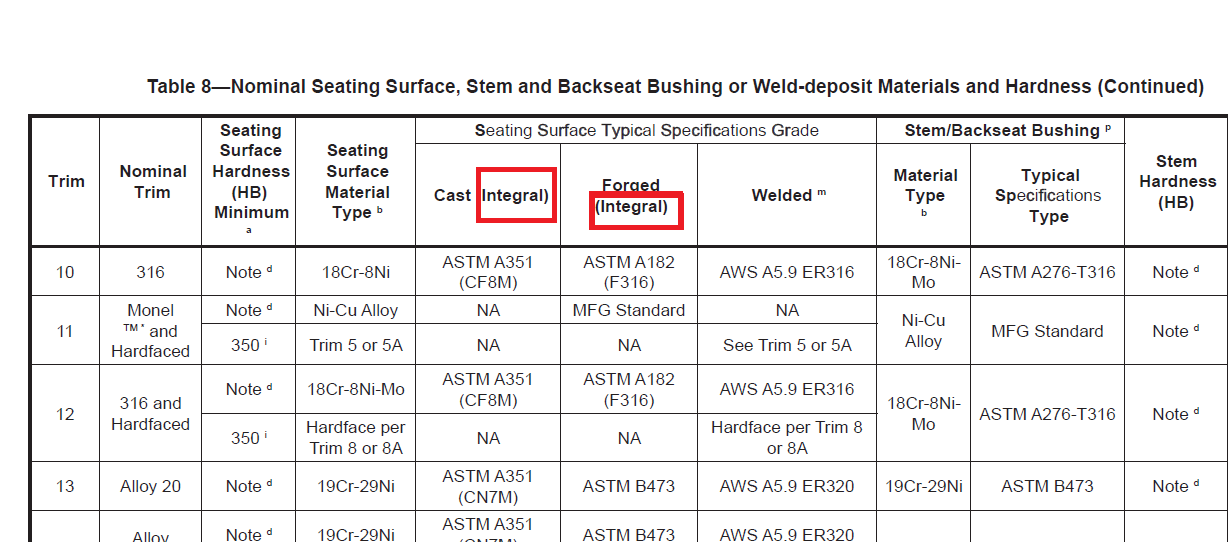

9-مطابق API 600 تریم ، سه روش Forge، Cast و Weld امکان Trim متریال بروی دیسک است.
مطابق تصویر منظور از integral در عنوان ستون های cast و forge در جدول Trim چیست؟
در این ستون ها integral ایا ارتباطی با integral seat یا renewable seat هم دارد؟ یا صرفا به روش قراردهی متریال تریم به سطح اشاره دارد؟
ایا منظور از عنوان “Forge (Integral)” در ستون جدول تریم، بدین معناست که، متریال تریم A182 تنها میتواند به روش Forge بر روی “Integral Seat” ها و نه Renewable Seat قرار گیرد؟
10-منظور از TRIM•.AL-BRONZE در شیر ها با بدنه B62 برنزی چیست؟ AL دقیقا اشاره به چه دارد؟

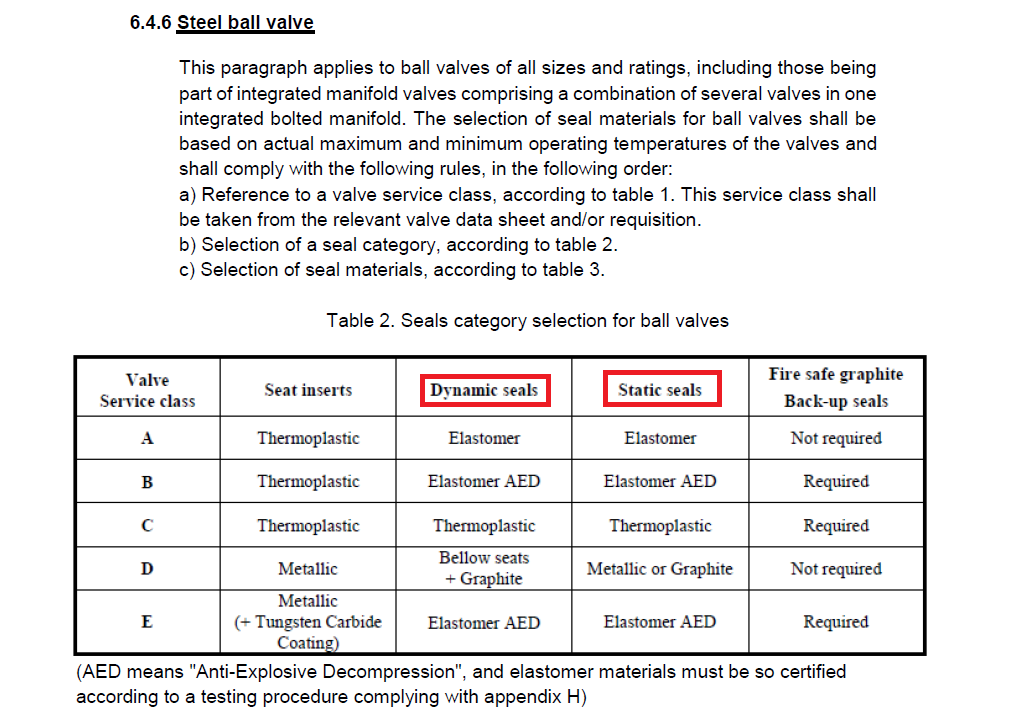

11- در شیر توپی کدام SEAT ها STATIC و کدام DINAMIC بحساب می ایند
با تشکر
