سلام و وقت بخیر مجدد
من در مورد تحلیل مدار پل اچ همه پاسخ ها رو نگاه کردم ولی متاسفانه عکس پاسخ ها بالا نمیاد
سوال اینه: زمانی که Q1,Q4 خاموش میشن جریان موتور سعی میکنه از طریق دیود شماره ۲ بره سمت منبع تغذیه و از اونجا از طریق ۰ ولت و دیود شماره ۳ یک مسیر بسته ای رو ایجاد کنه
حالا سوال اینه برای اینکه دیود شماره ۲ عمل کنه باید یه اختلاف ولتاژ ۰.۷ بین موتور و منبع تغذیه ایجاد بشه آیا این ولتاژ برقرار میشه؟ واگه میشه لطفا راهنمایی بفرمایید اگه در قالب یک فیلم کوتاه باشه عالی میش

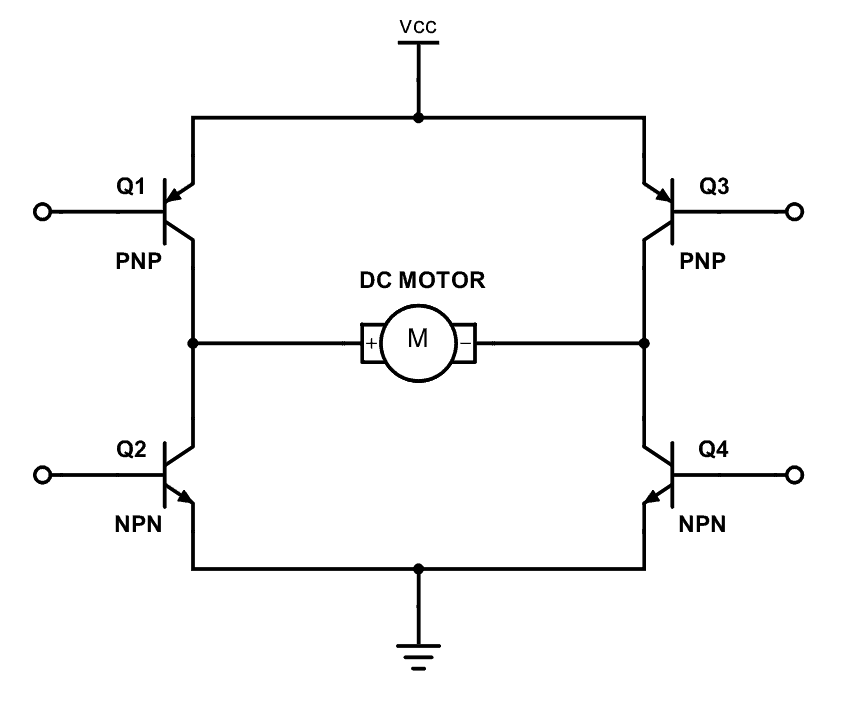

سلام دوست عزیز، آیا امکانش هست که عکس مدار رو ارسال کنید؟ کدوم مدل پل H مد نظرتون هست؟ برای مثال این شکل یکی از ساده ترین نمایش های این مدل درایور هست:
وقتی که Q1 و Q4 روشن باشن و دوتای دیگه خاموش، موتور به یک سمت میچرخه. و جریان از چپ به راست در موتور جاری میشه.
حالا اگر Q2 و Q3 روشن باشن، جریان از راست به چپ در موتور جاری میشه و موتور به سمت مخالف میچرخه.

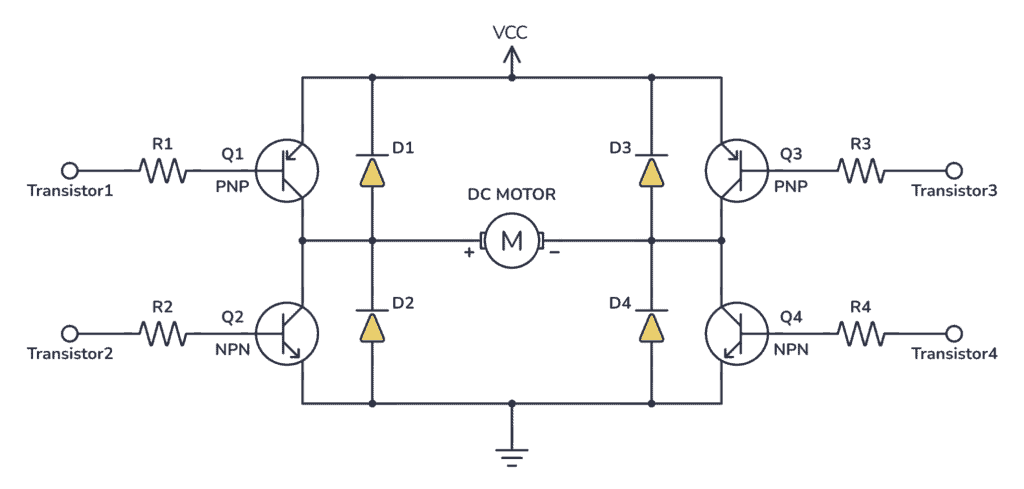

اگر منظورتون از دیود ها شکلی شبیه این شکل هست:
اون دیود ها هرزگرد هستن و فقط وقتی مدار قطع میشه فعال میشن که سلف داخل موتور رو تخلیه کنن بدون اینکه به ترانزیستور ها آسیبی وارد بشه.
لطفا اگر پاسختون رو هنوز دریافت نکردید، روی همین شکل ها سوالتون رو مجدد مطرح کنید یا عکس مدار مد نظرتون رو بفرستید.
ممنون بابت پاسخگویی
مسیر تخلیه موتور بعد از قطع شدن رو بگید(با توجه به اینکه در دیود برای تخلیه ولتاژ آند بیشتر از ولتاژ کاتد باشد.
