باسلام وعرض ادب خدمت مهندس عسگری.
چندتا سوال داشتم ممنون میشم پاسخ بدهید.
۱ـ ایا نرم افزار HTRI قابلیت طراحی کندانسور چیلر را دارد؟و چقد قابل اطمینان هست؟
۲- طبق فرمایش شما سیالی ک دما از دست میدهد سمت شل قرار میگیرد حالا در سیکل تبرید مبرد از حالت سابکول ب حالت سوپر هیت تغییر دما میدهد و اب نیز معمولا از ۱۲ ب ۷ کاهش دما داریم حالا میخاستم بدونم اینجا سیال گرم کدام هست!
با سلام
بله، نرمافزار HTRI بهخصوص Xist به طور کامل برای طراحی و ریتینگ کندانسور چیلر قابل استفاده است.
HTRI بانک اطلاعاتی بسیار گستردهای از ضریب انتقال حرارت، ضرایب افت فشار و ضرایب تجربی دارد و با روشهای تجربی-تئوریک (Empirical + Theoretical) طراحی میکند.
در صنعت نفت، گاز، پتروشیمی و HVAC هم به عنوان یک مرجع معتبر شناخته میشود و قابل استناد در پروژههای EPC است.
نتایج HTRI برای کندانسور چیلر بسیار قابل اطمینان هستند، البته به شرطی که:
- مشخصات مبرد (Refrigerant Properties) درست تعریف شوند.
- شرایط مرزی (T, P, Flow) بهدرستی وارد شوند.HTRI برای مبدلهای پوسته-لوله بهینه شده، پس اگر کندانسور شما پوسته-لولهای باشد نتایج کاملاً دقیق و قابل اعتماد خواهند بود.
در یک کندانسور چیلر دو سیال وجود دارند:

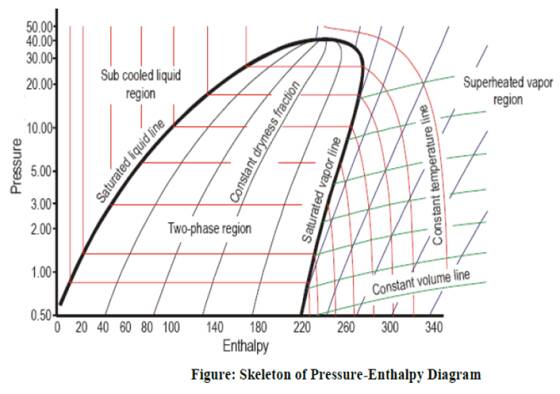

- مبرد (Refrigerant): از حالت سوپر هییت → اشباع → کندانس → سابکول تغییر میکند .
- آب خنککننده (Cooling Water): معمولاً از ۱۲ به ۷ درجه در اواپراتور تغییر میکند .
در سیکلهای تبرید و اواپراتور چیلر معمولا بدلیل رفتار ماده refrigerant سیال سرد مبرد بوده چون تبخیر شده و گرما میگیرد و سیال گرم آب بوده که دمای آن از 12 به 7 میرسد.
رفتار سیال refrigerant :در اواپراتور، به صورت مایع سابکول یا مخلوط دو فازی است و مراحل زیر را طی میکند:
- پیشگرمایش تا دمای اشباع (Preheating Zone):: مبرد مایع ابتدا به دمای اشباع میرسد.
- تبخیر ایزوترمال (Evaporation Zone)::در دمای ثابت اشباع تبخیر میشود
- سوپر هییت (Superheating Zone):
با تشکر
باسلام مجدد.مهندس جان در بحث کندانسور،منظور کندانسور های نوع هوا خنک میباشد.خروجی نرم افزار در بحث کندانسور هوا خنک قابل اعتماد میباشد؟
با سلام
برنامه HTRI طراحی کندانسورهای AIR COOLED HX. بر اساس استاندارد API-661 را با دقت مناسب و دقیقی انحام میدهد . برای طراحی چیلرهای صنعتی و همچنین COOLING TOWER از نرم افزارهای دیگه باید استفاده کرد.
