سیستم مه پاش جهت خنک سازی هوا قبل از ورود به ایر کولر واحد تقطیر در روزهای گرم جنوب .
آیا همچین موردی را تا به حال تجربه کرده اید و یا جایی دیده اید. در صورت امکان فایل ها یش را به اشتراک بزارید
با سلام
ممنون از شوال شما
خودم به شخصه طراحی fog system را انجام ندادم ولی اطلاعات ذیل امید وارم به دردتون بخوره .این بخشی از گزارش مربوطه یکی از سازندگان کولر هوایی برای مطالعات روی عملکرد کولرهای هوایی در عسلویه بوده که متن نامشون رو براتون میفرستم:
Fog system or (Evaporative Pre-Cooling)
استفاده از سیستم مه پاش (Fog System) یا کولر آبی هوشمند (Evaporative Pre-Cooling) قبل از ورودی هوای ایرکولرها (کولرهای هوایی یا Air-Cooled Heat Exchangers) در صنایع، به ویژه در مناطق گرم و خشک مانند جنوب ، یک روش برای افزایش راندمان و حل مشکل کاهش عملکرد ایر کولر در روزهای گرم است.
در روزهای گرم، هوای ورودی به ایرکولر دمای بالایی دارد. از آنجایی که عملکرد ایرکولر به اختلاف دمای بین هوای محیط و سیال داخل کویل بستگی دارد، این گرمای هوا باعث می شود توان خنک کنندگی به شدت کاهش یابد و ممکن است به عدم رسیدن به دمای مطلوب بینجامد.
- راه حل: اساس کار بر خنک سازی تبخیری (Evaporative Cooling) استوار است.
- معمولا آب با فشار بسیار بالا از طریق نازل های بسیار ریز (میکرو نازل) پاشیده می شود و به قطرات ریز مه (در ابعاد میکرون) تبدیل می شود.
- این قطرات ریز قبل از رسیدن به سطح کویل های ایرکولر، در هوا تبخیر می شوند.
- فرآیند تبخیر، انرژی گرمایی (حرارت نهان تبخیر) را از هوای اطراف می گیرد و در نتیجه دمای هوای خشک (Dry Bulb Temperature) را کاهش می دهد.
- هوای خنک شده با دمای حباب تر Wet Bulb Temperature سپس وارد فن های ایرکولر می شود و راندمان انتقال حرارت را به طور چشمگیری افزایش می دهد.
- معمولا این روش در مناطق با رطوبت نسبی پایین (مانند استان های جنوبی ایران بسیار موثر است. هرچه هوا خشک تر باشد، پتانسیل خنک کنندگی تبخیری بیشتر است.
مزایای استفاده از سیستم مه پاش پیش از ایرکولر
- افزایش راندمان و ظرفیت خنک کاری
- صرفه جویی انرژی.
- جلوگیری از افت تولید (Throughput Loss):
- هزینه نسبتاً پایین: در مقایسه با راه حل های دیگر مانند نصب ایرکولر اضافه یا استفاده از چیلر، سرمایه گذاری اولیه و هزینه های عملیاتی بسیار کمتری دارد.
- نصب آسان و سریع: معمولاً به صورت یک سیستم مستقل و ماژولار بر روی دهانه ورودی هوای ایرکولر نصب می شود.

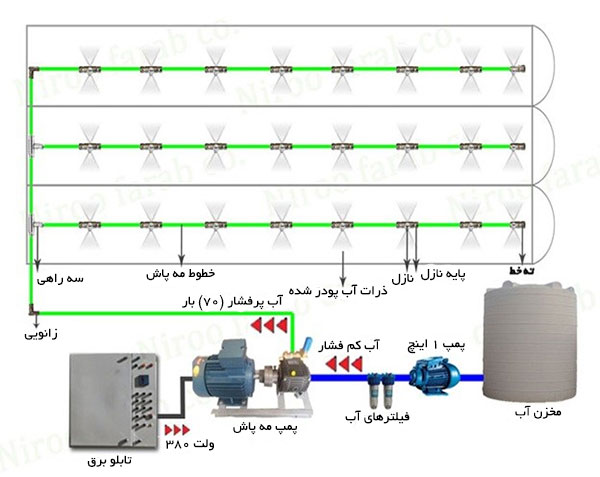

اجزای اصلی سیستم (Components)
یک سیستم مه پاش صنعتی استاندارد معمولاً شامل موارد زیر است:
- پمپ فشار قوی (High-Pressure Pump):
- نازل های مه پاش (Fog Nozzles):
- لوله کشی فشار قوی (Stainless Steel Tubing): .
- فیلتر آب (Water Filter):
- کنترلر (Controller):
- شیرآلات اطمینان و قطعات اتصال.
با تشکر
