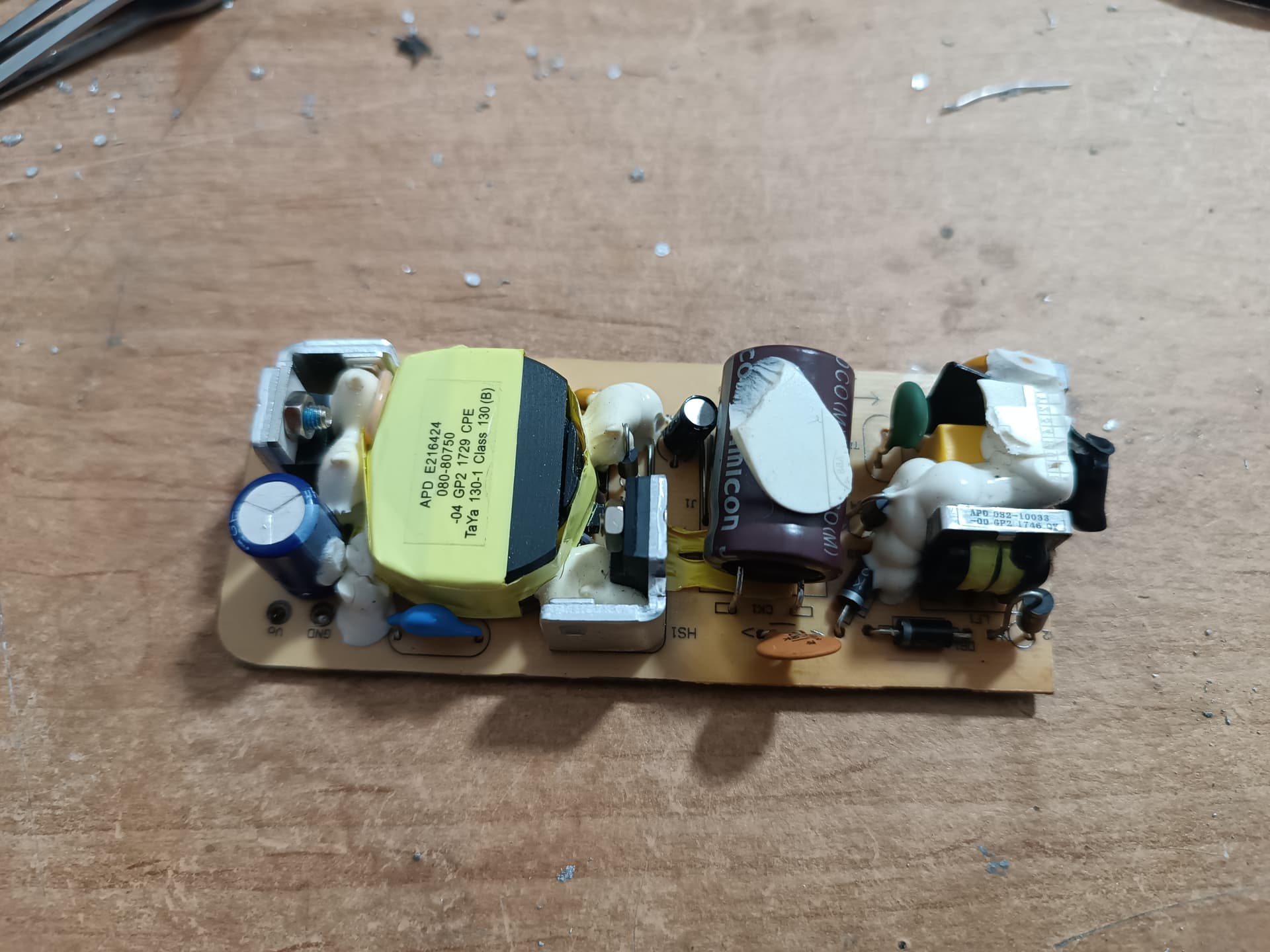

باسلام استاد یک آداپتور دارم برا تعمیر ارزش مالی ندارد تعمیرش ولی ایرادش جالبه ونتوستم تعمیرش کنم مشکلش اینه ولتاژ خروجی 12داره و نوسان هستش ولی اگه به مصرف کننده وصلش کنم ریست روشن میشه اولش گفتم شاید خازن vccایسی باش تعویض کردم درست نشد خازن صافی خروجی تعویض کردم ولی نشد بنظر شما مشکل چیه
سلام دوست عزیز، در این موارد باید از سلامت همه قطعات مطمئن بشید. حتی احتمال داره که ایراد از خود آی سی باشه. به دیتاشیت آی سی سر بزنید و ببینید که پایه مربوط به کنترل جریان کدوم پایه هست و چک کنید که درست وصل شده باشه. در بعضی موارد خرابی یک مقاومت و یا یک خازن کوچک، آی سی رو از حالت نرمال خارج میکنه.
سلام دوست گرامی
تا جائیکه من از سوال شما متوجه شدم مشکل این هست که وقتی مصرف کننده به منبع تغذیه متصل میکنید افت ولتاژ دارید .
اگر اینگونه هست ایراد میتونه از مدار فیدبک باشه
شامل مقاومت ها ، آیسی tl431 و اپتوکوپلر
امیدوارم که مفید باشه
1 پسندیده
اهم مقاومت را گرفتم درسته سر پایه tl431ولتاژ 2/5والت هستش
واپتوکولرم با مولتی متر تحریک میشه قسمت فتو ترانزیستور حالا نمیدونم
از سلامت خود آی سی مطمئن هستید؟ اگر ترانزیستور سوییچینگ خارجی داره اون چطور؟ تست شده؟
