سلام جناب مهندس
دیود زنر استفاده شده در مدار فیدبک(tl431 و اپتوکوپلر و زنر ) منابع تغذیه سویچینگ در صورت استاندارد خروجی 5 ولت ، ان زنر چند ولت استفاده می شود؟
اگر خروجی 3.3 یا 9 یا 12 باشد چه زنر در انجا استفاده میشود؟
ایا استاندارد خاصی دارد؟
این مقدار چگونه محاسبه و تعیین می شود؟
سلام دوست عزیز، این مقدار بستگی به آی سی سوییچینگ و ولتاژ خروجی داره. باید به دیتاشیت آی سی مراجعه کنید. داخل دیتاشیت کامل نحوه محاسبه همه قطعات برای اون آی سی با مثال ذکر شده.
fsdl321.pdf (914.5 کیلوبایت)
سلام مهندس
در دیتا شیت یه ای سی بعنوان نمونه اوردم هرچی گشتم نبود راهنمایی میفرمائید؟

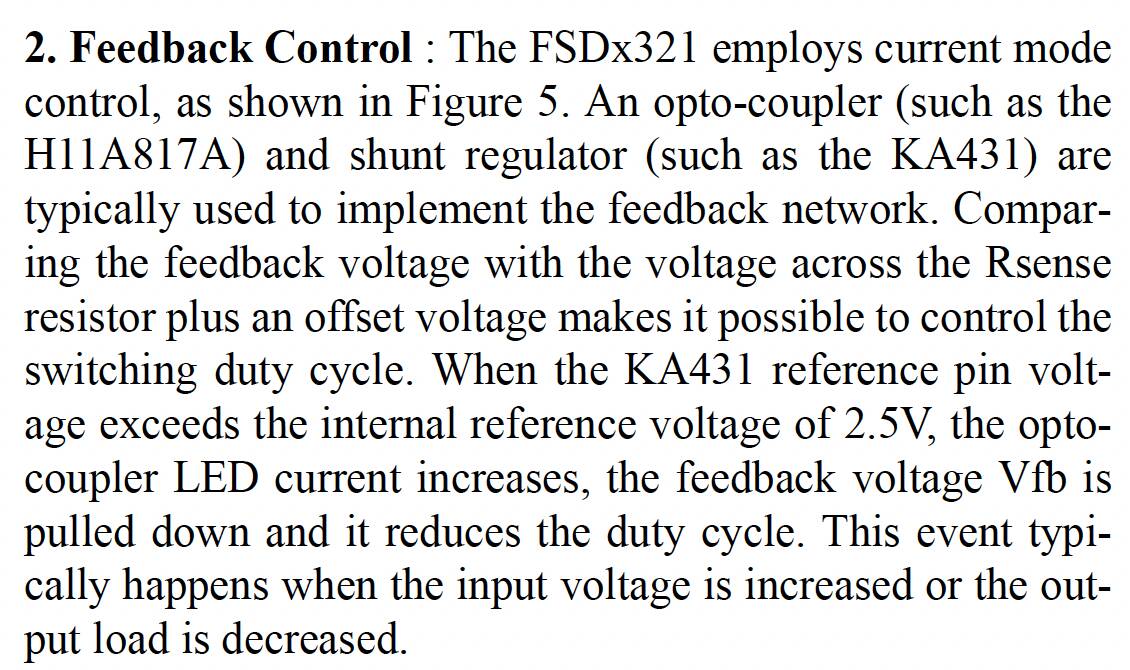

در این قسمت توضیح داده در مورد فیدبک:

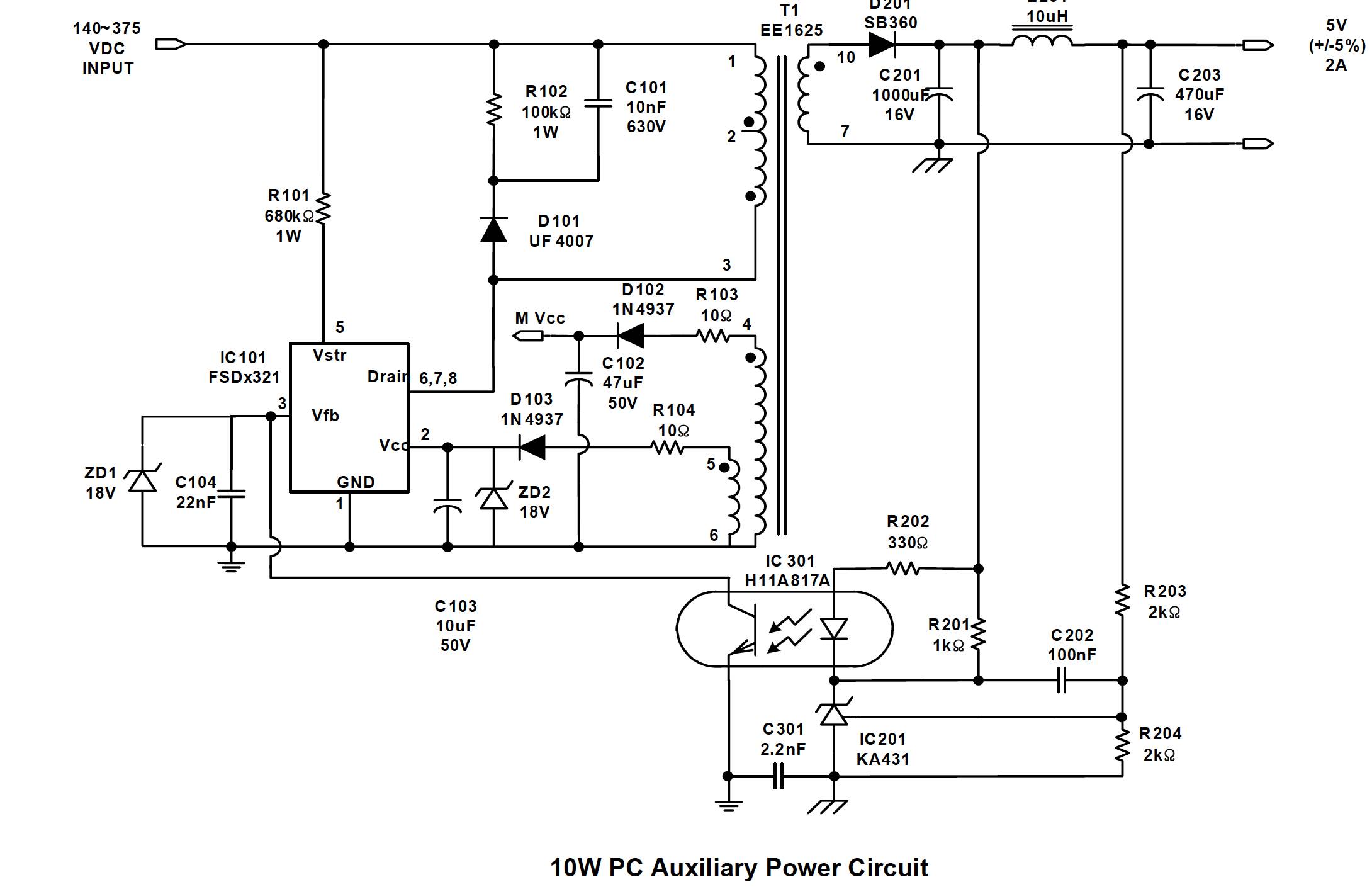

یک مثال هم برای خروجی ۵ ولت آورده که از KA431 استفاده کرده برای فیدبک.
درود بی انتها. متوجه اینجا نشده بودم
سلام اقای مهندس
ای سی هایی که از تغذیه 315 ولت dc و هم از سیم پیچ کمکی تغذیه (AUX)میشن ان 315 ولت برای استارت اولیه هست یا همیشه باید وجود داشته باشه ؟
فکر کنید همین ای سی بعنوان نمونه
اگه ای سی روشن بشه و بعد ان ولتاژ 315 ولت قطع کنیم چی ؟
در واقع اون ولتاژ ۳۰۰ و خرده ای مقدار RMS برق شهر هست. 220 ضرب در رادیکال 2 که دقیقتر میشه حدود ۳۰۸ ولت. وقتی که برق شهر رو یکسو میکنید و با خازن صاف می کنید، حدودا به این ولتاژ میرسید.
این ولتاژ با قطع و وصل شدن خیلی سریع، از طریق اون ترانس کوچک تغذیه های سوییچینگ تبدیل به ولتاژ کمتری میشه. بنابراین شما نمیتونید اون ولتاژ رو قطع کنید و اون ولتاژ اصلی برای تبدیل شدن هست.
ولتاژ AUX اما برای مصرف و راه اندازی خود آی سی سوییچینگ هست.
استاد شما در یکی از قسمت های تدریس فرمودید ولتاژ اولیه 310 ولت dc برای لگد ولتاژی (استارت)هست و تغذیه اصلی از همون خروجی چاپر میاد. شما فکر کنید ای سی لگد ولتاژی داده بشه و بعد یه کلید بزاریم ان 308 ولت رو فقط برای ای سی قطع کنیم و قسمت تغذیه کمکی تغذیه به ای سی بده ایا ای سی به کار خودش ادامه میده؟
فرض روی همین ای سی dh321 بعنوان فرضیه درنظر بگیرید
