سلام وقت بخیر

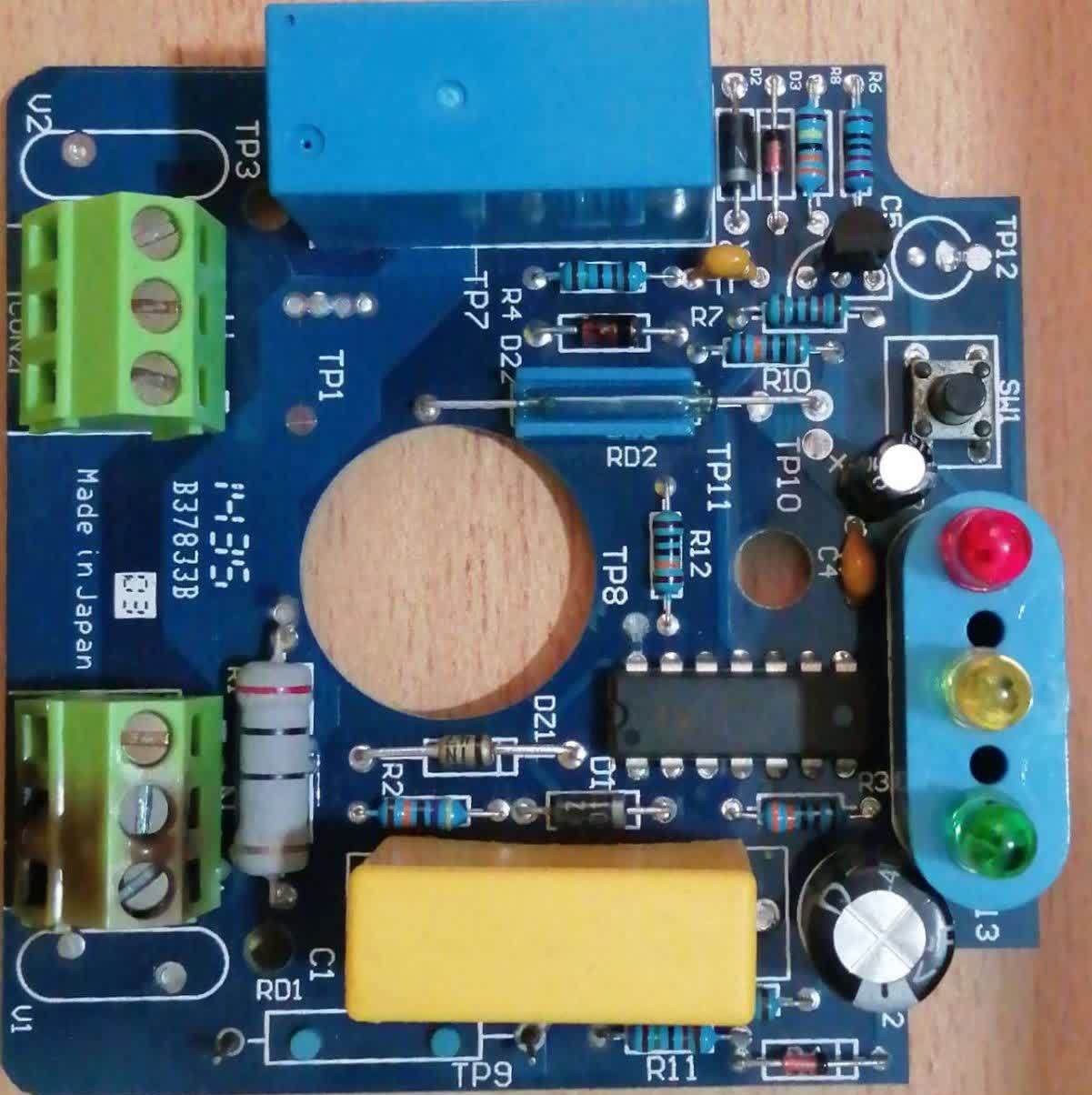

این برد رو میخوام به طور کامل قطعاتش رو بررسی کنم که هیچکدام مشکلی نداشته باشه،
ممنون میشم توضیح بدید که چطوری انجام بدم؟
نحوه تست کل قطعات رو اگه لطف کنید و بفرمایید ممنون میشم.
ی ترانزیستور npn هست
تعدادی مقاومت
دوتا خازن الکترولیت
ی آیسی nand هست
خازن سرامیکی و film
رله مکانیکی
رله شیشه ای
دیود معمولی و دیود زنر
تمام قطعات را روی برد میشه تست کرد یا باید بیرون بیاریم؟
چون تعداد زیادی از این بردها داریم و مشکل هر کدام معلوم نیست، برای همین میخوام که چون قطعات کم هست همه رو سریع چک کنیم و مطمئن شویم که تمام ایرادات هر برد برطرف شده
درود برشما بزرگوار این بردهای ست کنترل پمپ اب عمده خرابی اونها ۳قسمته خرابی رله خرابی ریدسوئیچ یا رید رله و خرابی ام کا پی
2 پسندیده
درود همون طور که مهندس جداری فرمودند بیشتر خرابی ها ممکنه از قطعات مکانیکی و متحرک باشه ، رله شیشهای یا رید سوییچ رو میتونین با آهنربا تست کنین و اگه آهنربا بهش نزدیک بشه مثل کلید قطع و وصل میکنه ، رله مکانیکی رو هم به دو سر پایه های بوبین ولتاژی که روش نوشته شده وصل کنید و باید صدا بده و کنتاکت هارو وصل کنه برای دقت بهتر از تست بازر مولتی متر استفاده کنید ، خازن و دیود رو باید از روی برد جدا کنید و بعد تست کنید خازن ام کا پی با فیلم رو موقعی که به تست خازن مولتی متر وصل میشه باید یک عدد ثابت نزدیک به ظرفیت خازن رو نشون بده و نوسان نداشته باشه و یا صفر و اتصال کوتاه نشون نده ، دیود هم وقتی روی تست دیود میذارید وقتی پرآب رو به مثبت منفی دیود وصل میکنید باید ولتاژ شیش دهم رو نشون بده و اگه پراب رو بر عکس وصل کنید باید صفر نشون بده و فقط از یک جهت راه بده ، درباره ای سی برای تستش به نظرم باید جایگذاری بشه روی برد سالم بعد تست بشه ، ترانزیستور npn هم داخل برد احتمالا کارش فرمان قطع و وصل رله مکانیکی باشه و اگه سالم باشه و موقعی که روشن هست پایه های امیتر و کلکتور باید به هم راه بده
2 پسندیده
