در دیتا شیت ها معمولا سایز اریفیس TSV رو 38 یا 71 میلی متر مربع در نظر میگرند
در دیتاشیتهای پارس جنوبی 71 میلی متر مربع رو نوشته اند و در قسمت orifice designation کلمه 2C رو درج کرده اند
این 2C از کدام استاندارد آمده است؟
1 پسندیده
با عرض سلام و وقت بخیر
پوزش میخوام دیر پاسخ میدم
در خصوص سایزینگ شیرهای ایمنی و اطمینان دو نکته رو باید توجه کرد:
1- اول اینکه براساس مشخصات سیال، فشار مد نظر برای خروجی سیال و … سایزینگ سطح موثر تخلیه انجام میشود و نوع PSV تعیین میشه که در واقع همه این محاسبات براساس API520 و در بخش اول اون انجام می شود.
API 520-1 2014.pdf (4.1 مگابایت)

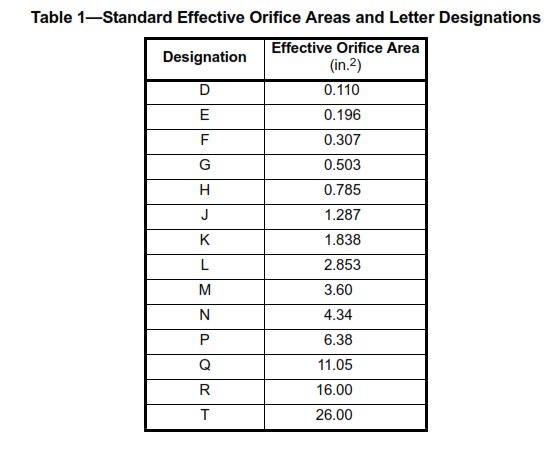

2- بعد از اینکه سطح موثر مورد نیاز مشخص شد با کمک استاندارد API 526 نزدیک ترین اریفیس استاندارد برای اون انتخاب میشود. ارفیس های استاندارد به شرح زیر در استاندارد API 526 اورده شده اند:
همانطور که در جدول هم می بینید هر ارفیس یک نام دارد که بر اساس اون نام شناسایی میشود.
براساس همین استاندارد 1C2 یعنی:
شیر PSV که سایز فلنج ورودی آن NPS1 و ارفیس C و در نهایت فلنج خروجی آن نیز NPS 2 است.
