بررسی علت بروز پیغام خطای Unconfigured PLCSIM هنگام استفاده از نرم افزار PLCSIM

سلام و وقت به خیر مهندس
من نمیتونم سیمولیشن plc رو‌فعال کنم ‌و پیام unconfigured plcsim رو‌میده و حتی صفحه که ورودی و خروجی میدیم هم باز نمیشه پیام خطا ها رو با عکس ضمیمه میکنم
لطفا راهنمایی کنید ممنون

سلام وقت بخیر
در Control Panel در قسمت Set pg pc Interface باید در وضعیت plc sim قرار بدید
موفق باشی

با عرض سلام

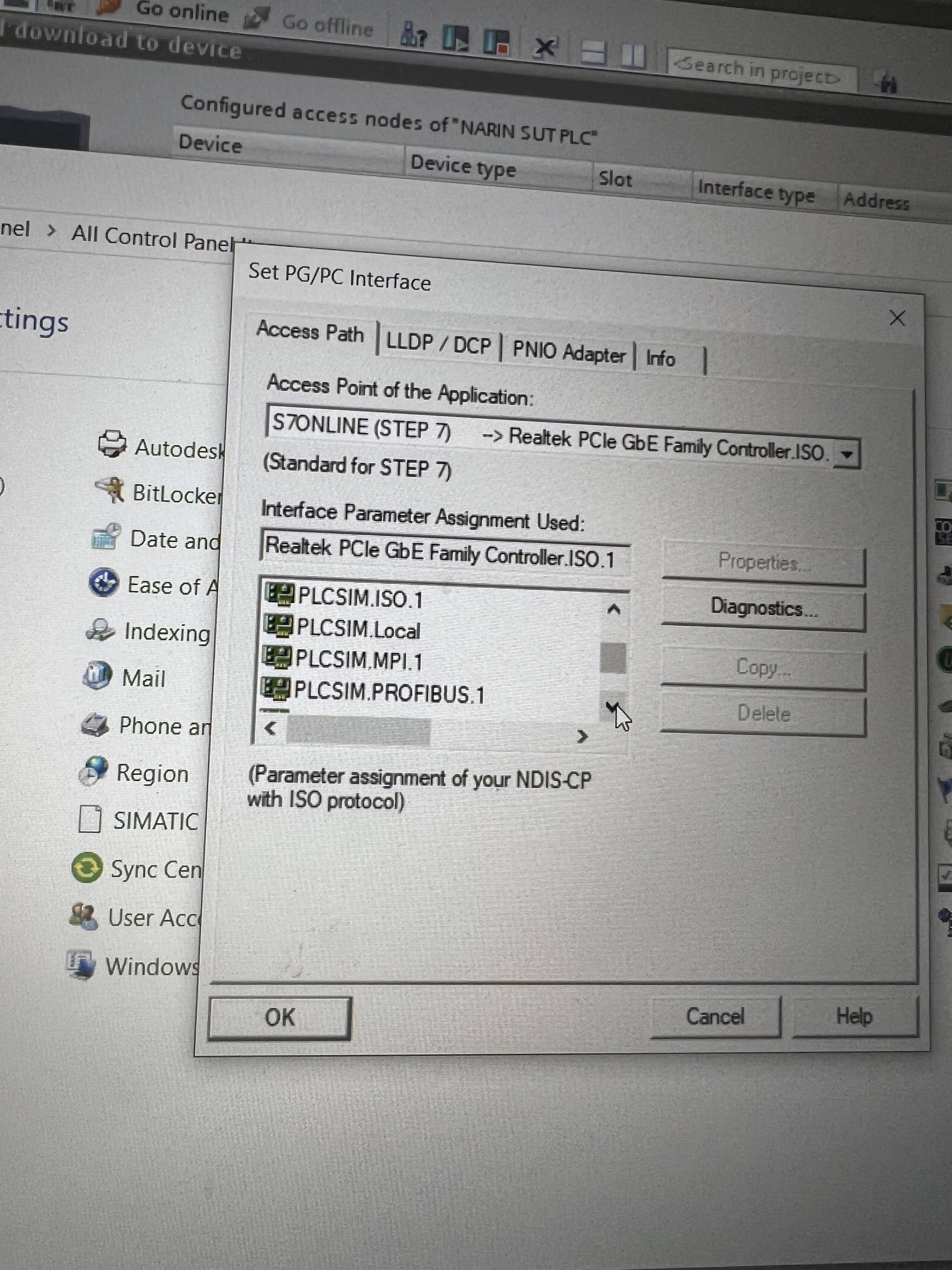

ولی pc/pg در حالت sim هست
تصویر
تصویر
تصویر

سلام وقت بخیر

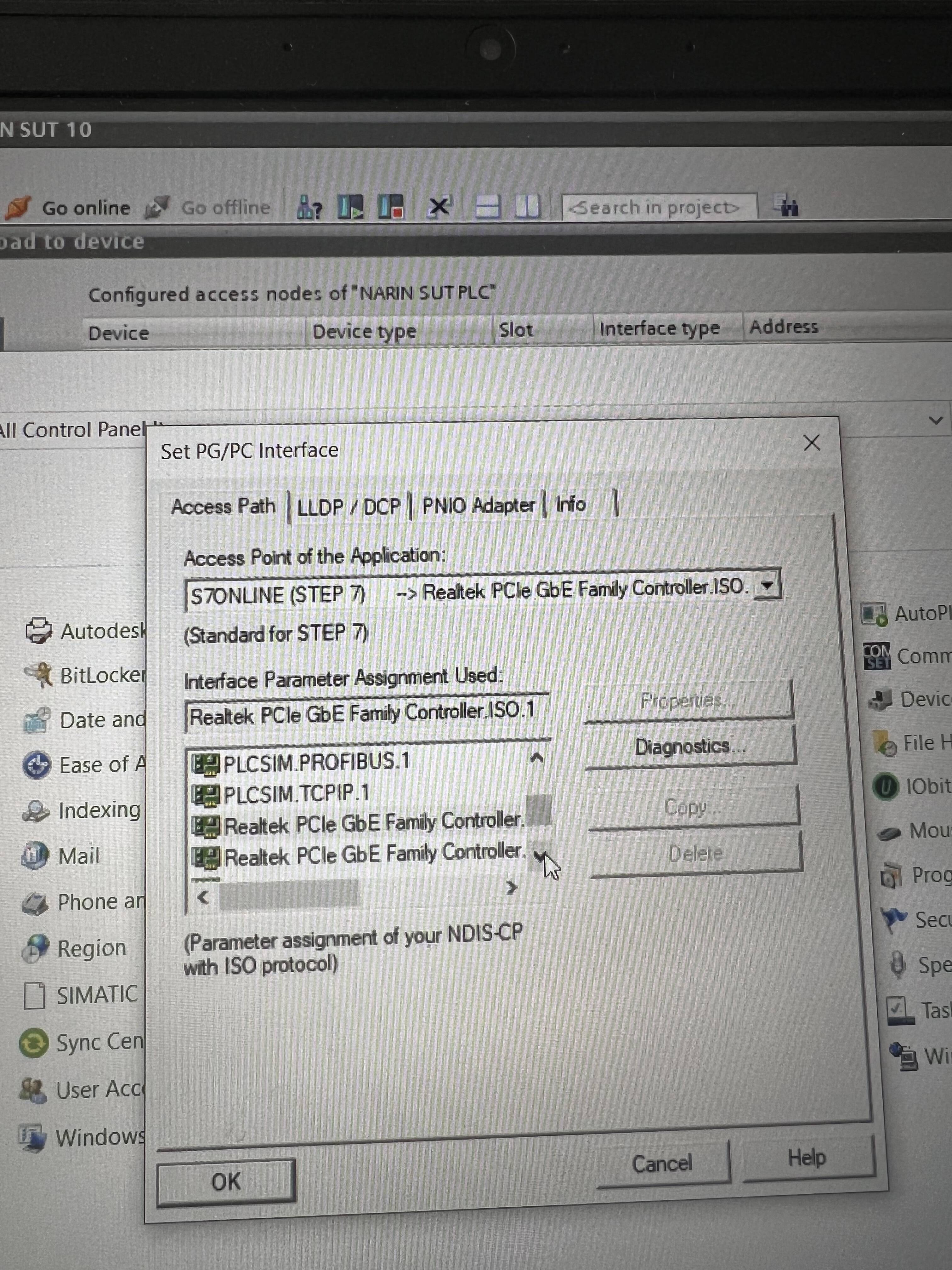

موردی که در عکس دوم دیده میشه اینه که set pc pg بر روی Realtek تنظیم شده در صورتی که باید روی plcsim باشه

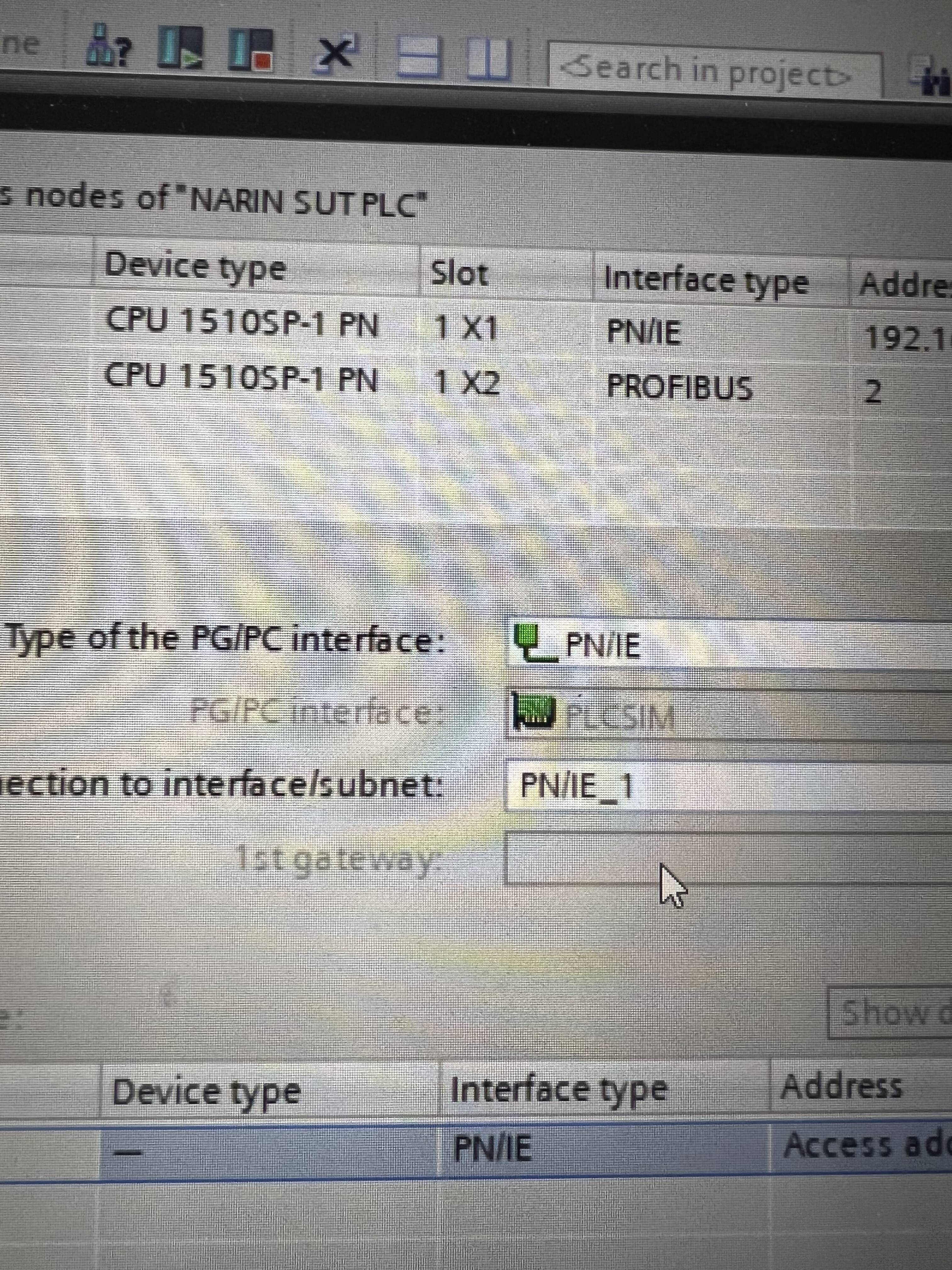

همچنین شما از plc 1510 استفاده کردید لطفا چک کنید این سیمولاتور روی سیستم شما نصب هست
سیمولاتور چند مدل هست
سری 1200
سری300و 400
سری 1500
موفق باشی
