افت فشار مجاز AIR SIDE در AIRCOOLER

با سلام و عرض خسته نباشید خدمت جناب عسگری.
در مورد سرعت FACE VELOCITY گفته بودید که بین 2 تا 3 متر بر ثانیه عدد مناسبی هست.
سوال اولم این هست که اگه سرعت کمتر از 2 باشد و افت فشار پایین باشد ، مشکلی پیش خواهد امد یا خیر؟
سوال دوم این هست که مقدار STATIC PRESSURE در چه محدوده ای مناسب هست؟

با سلام
در مورد سوالات شما موارد ذیل رو حضورتان ارائه میکنم :
سرعت Face Velocity کمتر از m/s 2ممکن است باعث پدیده های ذیل شود:
• نرخ انتقال حرارت کاهش میابد چون جریان هوا ضعیف است و سطح لوله‌ها به خوبی همپوشانی نمیگردد
• در حالت افقی یا مایل، خطر تجمع گرد و غبار یا آلودگی روی فین‌ها افزایش می‌یابد و راندمان فین ها کاهش میابد
• فن‌ها در این شرایط در راندمان پایین‌تری کار می‌کنند، ممکن است به عملکرد پایدار آن‌ها آسیب بزند.
افت فشار پایین همیشه خوب نیست:
• در ظاهر خوب است چون توان فن کمتر می‌شود، اما اگر این افت فشار خیلی پایین باشد، نشان‌دهنده جریان کم یا انتثال حرارت ناکافی است.
• اگر فشار استاتیک یا افت فشار خیلی کم باشد، سیستم ممکن است توان کافی برای غلبه بر مقاومت سایر اجزا (مثل پلنیوم یا داکت‌ها و حتی مسیر عیوری از دسته لوله ها ) را نداشته باشد.

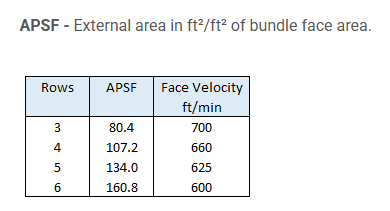

میزان فاکتور Face Velocity بر اساس نیاز پروژه و توسط طراح ارائه میگردد . در این راستا محدودیتهای ذیل نیز ارائه میشود

با توجه به محاسبات Short Cut calculation میتوان محاسبات اولیه کولرها هوایی را انجام داد
یک فایل اکسل برای شما آپلود میکنم که محاسبات اولیه رو میتونبد انجام بئین

ممنونم

1 پسندیده


Air_Cooled_Exchanger.xlsx (38.7 کیلوبایت)
