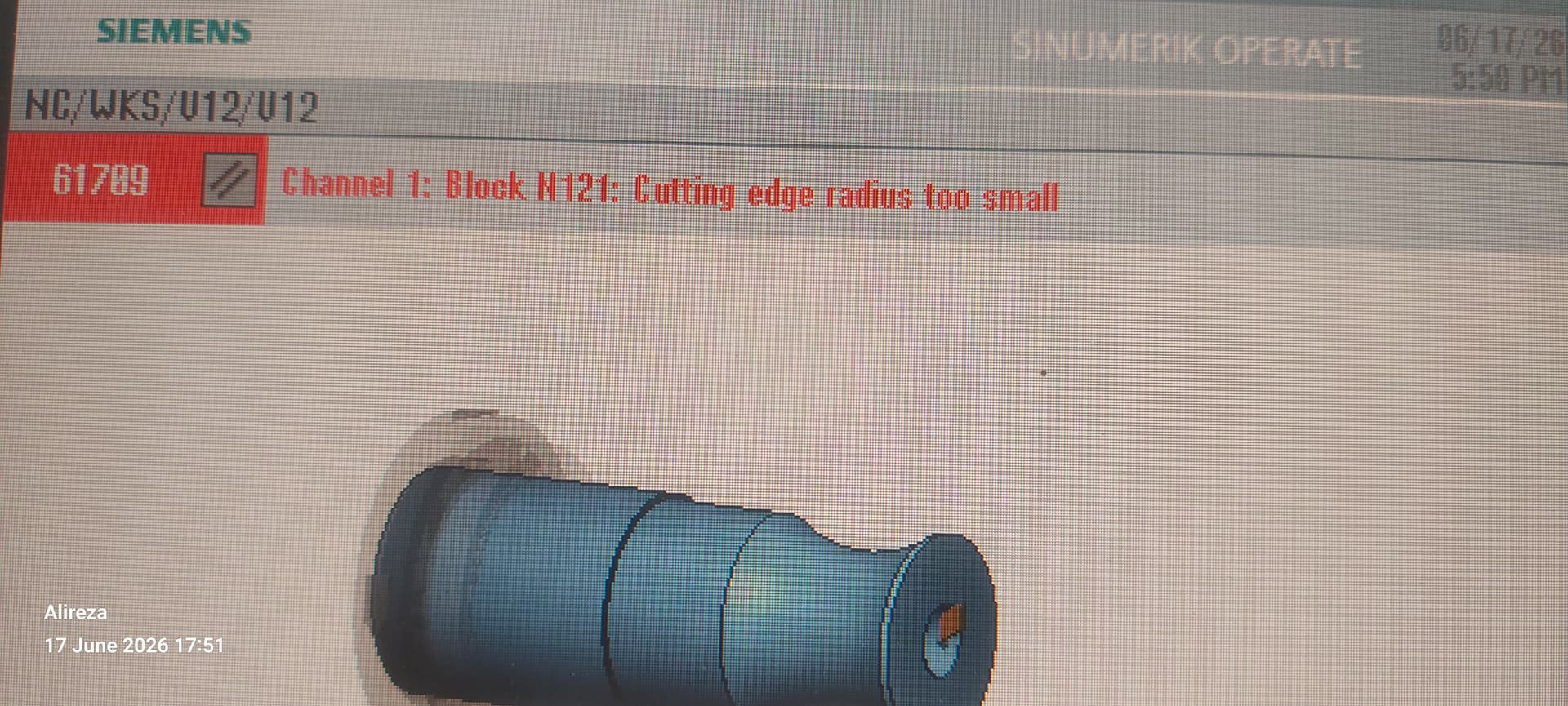

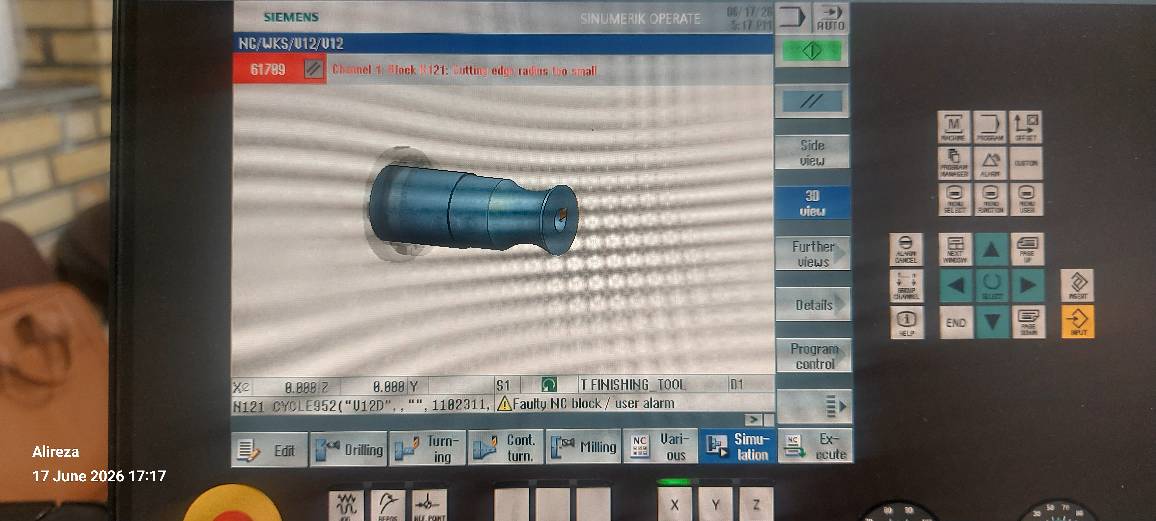

سلام استاد من میخوام سایکل داخل تراشی رو اجرا کنم در شبیه ساز زیمنس پیام اخطار میاد با مضمون اینکه شعاع زاویه برش خیلی کوچک است. هر چی هم تغییر میدم فایده نداره.
سلام آقای گروسی
بهتر بود که اون بخش از برنامه که ایراد داره و پیغام خطا رو هم مینوشتید که بهتر بتونم راهنمایی کنم. مخصوصا اینکه چه پارامتری رو تغییر میدید.
بهر حال در سایکل داخل تراشی ، سیستم کنترل موضوع جبران شعاع ابزار رو اعمال می کنه و اینجا ممکنه از نظر هندسی نتونه این کار رو انجام بده بدلایل زیر

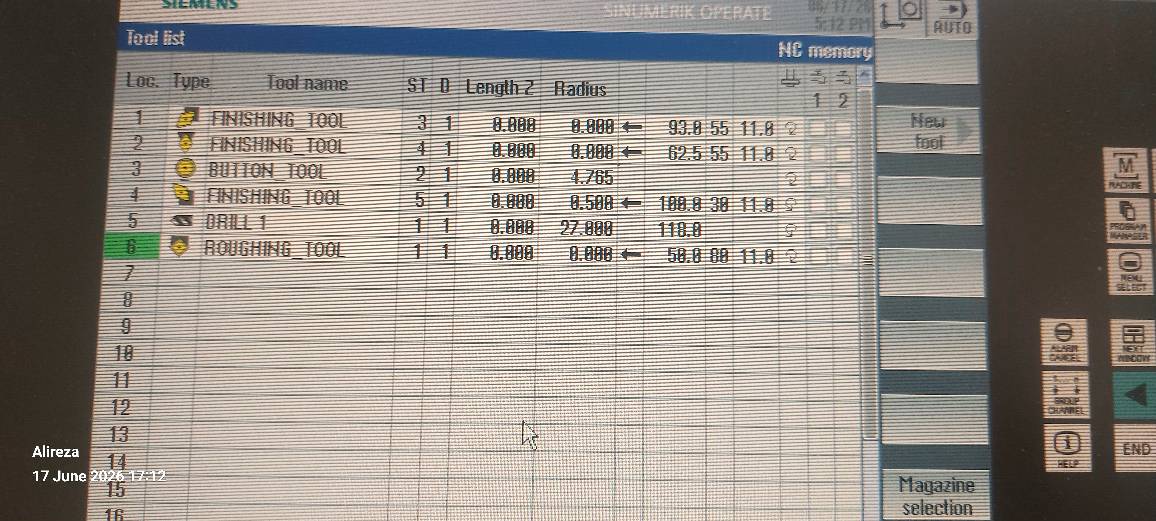

شعاع نوک ابزار اشتباهه - در آفست ابزار شعاع نوک رو چک کنید
orientation ابزار (یا cutting edge position) که عددی بین 1 تا 9 هست اشتباهه (برای داخل تراش معمولا 2 یا 3 باید باشه) - در آفست ابزار این عدد رو چک کنید
شعاع کمانی که باید ابزار طی کنه اشتباهه
کد کمان G2/G3 اشتباهه

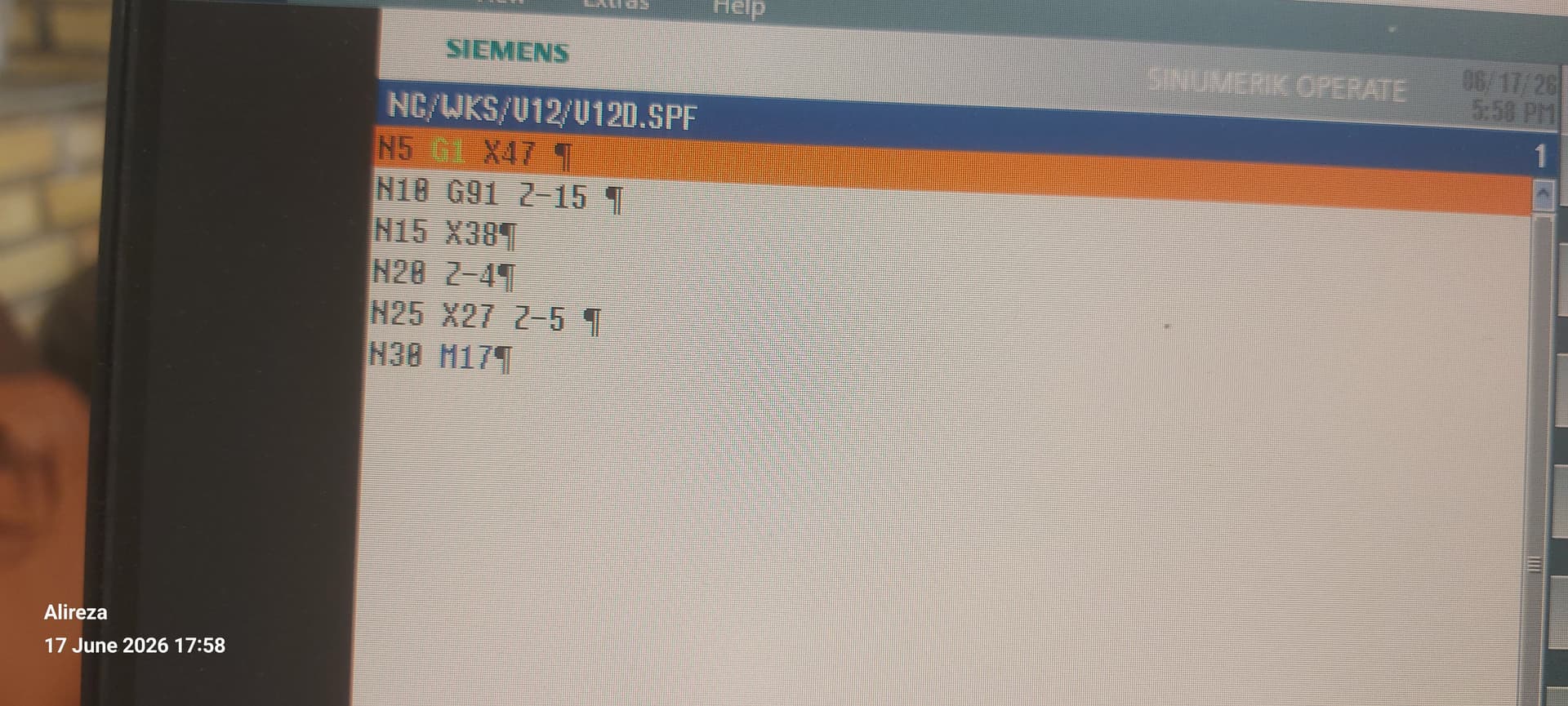

موارد بالا رو چک کنید و در صورت امکان متن بلوکهای کانتور رو بفرستید و متن پیام خطا رو که بهتر بتونم راهنمایی کنم

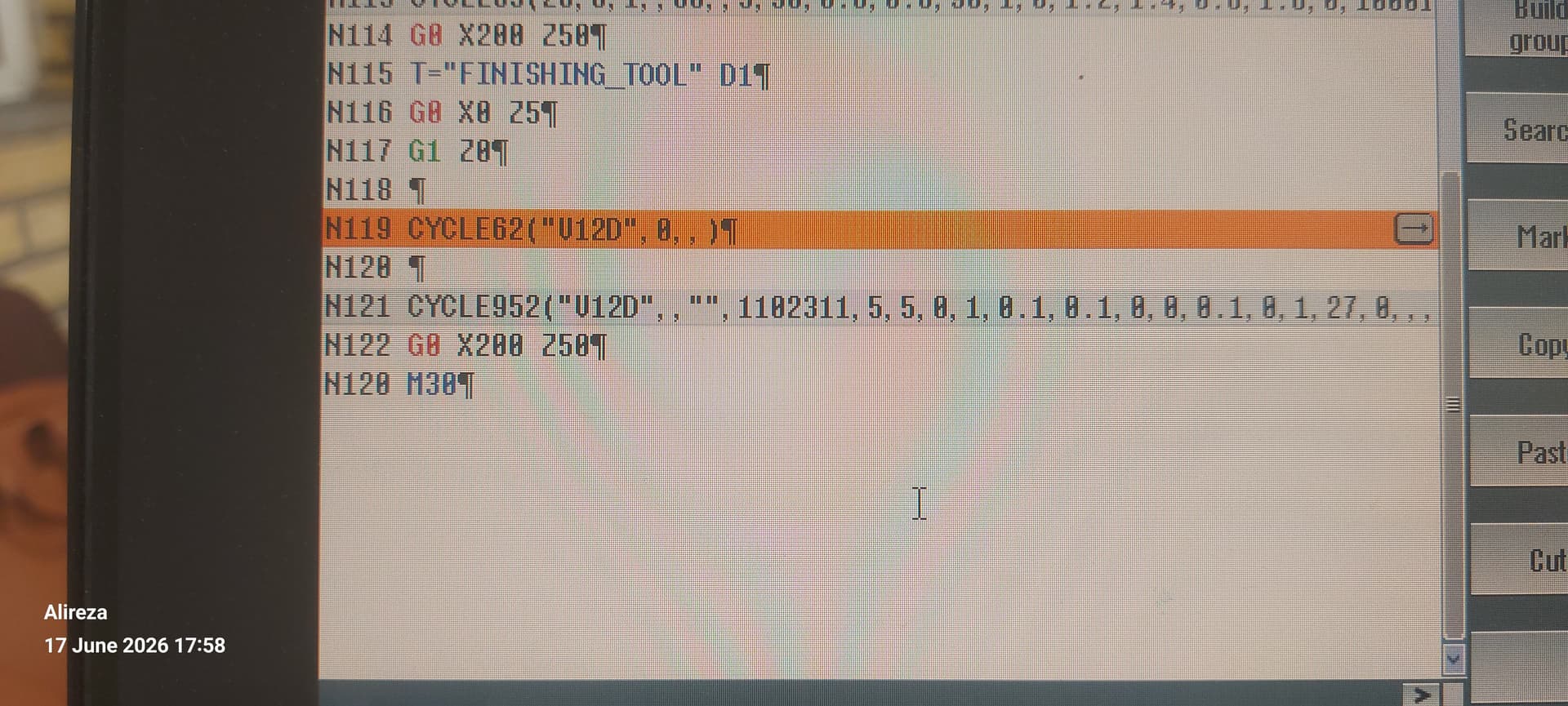

سلام ممنون از پاسخ شما. برنامه من شامل 4 مرحله هست
1 سایکل روتراشی ساده
2 سایکل فرم دهی که با فراخوانی زیر برنامه اجرا میشه
3 سوراخکاری با مته 27

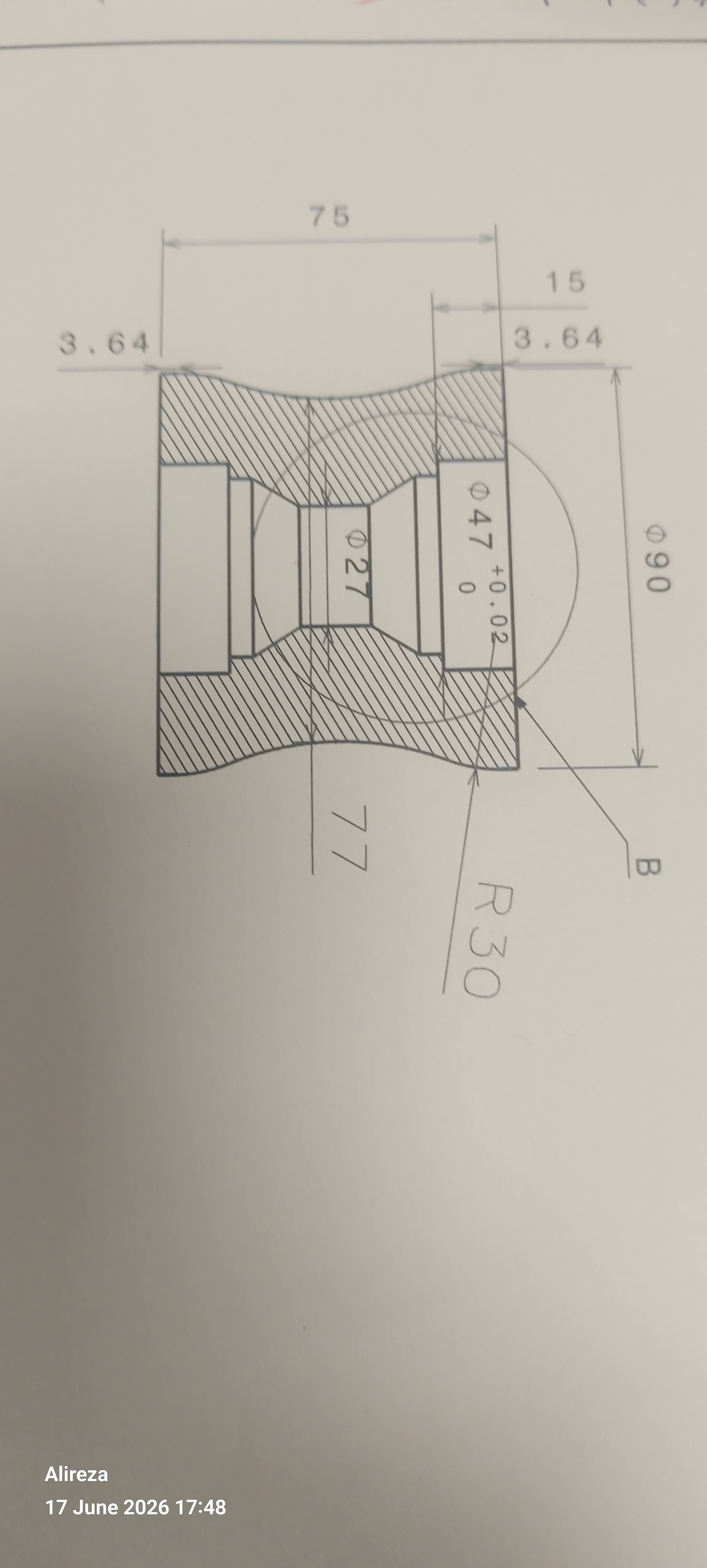

4 سایکل داخل تراشی که مربوط به جای بلبرینگ میشه
1 تا 3 رو درست انجام میده مرحله 4 رو انجام نمیده.
